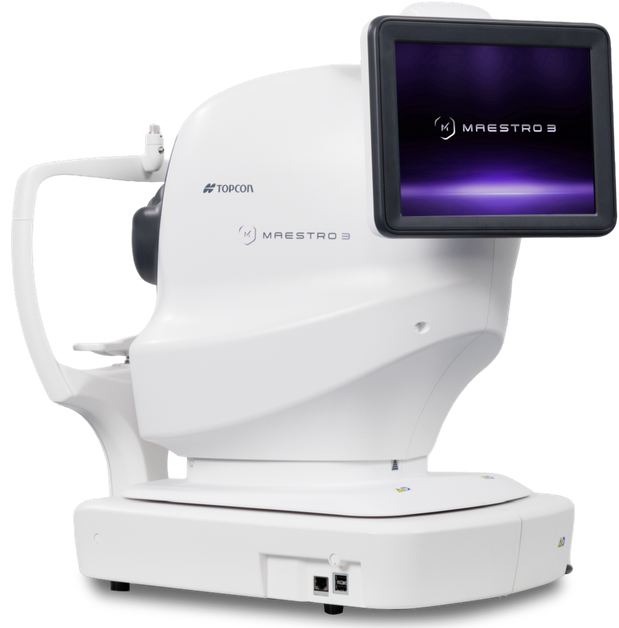

3D OCT Maestro3 plus
Najnovejši Topconov OCT Maestro3 plus omogoča hitrejše zajemanje OCT in OCTA slik s hitrostjo 130.000 A-skenov na sekundo ter vključuje tehnologijo Slit Scan, ki zagotavlja visokokakovostne slike očesnega ozadja skozi zenice s premerom le 2,0 mm. Avtomatizirana poravnava in zajem slike ter novi protokol ONEscan™ omogočajo zajem večje količine podatkov v krajšem času – z enim samim dotikom. OCT Maestro3 plus ima vgrajene tudi filtre za avtofluorescenco in omogoča zajem FAF slik.
Ključne funkcije
✔ Hitro zajemanje OCT in OCTA s hitrostjo 130.000 A-skenov na sekundo
✔ Kakovostne slike očesnega ozadja skozi zenice, velike le 2,0 mm*1
✔ Učinkovit klinični potek dela s samodejnim zajemom z enim dotikom
✔ Več podatkov v krajšem času s funkcijo ONEscan
✔ Izboljšano razmerje med signalom in šumom za kakovostnejše OCTA-slike s funkcijo Smart
Denoise*2
✔ Multimodalno slikanje v eni napravi
✔ Filtri za slikanje Fundus avtofluorescence (FAF)
✔ Brezhibna integracija za učinkovito interoperabilnost
✔ Povezava z IMAGEnet7
*1 Potrjeno s testnim očesom
*2 Opcija
HITREJE.
Maestro3 plus omogoča hitrejši zajem OCT in OCTA slik s hitrostjo 130.000 A-skenov na sekundo. Tehnologija Slit Scan zagotavlja visokokakovostne slike očesnega ozadja tudi skozi zenice s premerom le 2,0 mm ter tako dodatno prispeva k večji učinkovitosti kliničnega delovnega procesa.
PAMETNEJE.
Maestro3 plus, ki ga poganja IMAGEnet®7, pretvarja podatke v klinično uporabne informacije. Sistem ponuja napredne možnosti vizualizacije, kvantitativne analize in intuitivno poročanje za podporo zanesljivemu kliničnemu odločanju.
VEČ Z ENIM DOTIKOM.
Avtomatizirana poravnava in zajem OCT, OCTA ter slik očesnega ozadja z enim samim dotikom.
ONEscan zdaj omogoča zajem OCT, OCTA in slike očesnega ozadja v enem samem posnetku, kar omogoča dostop do večje količine podatkov v krajšem času. V kombinaciji z obsežnimi možnostmi slikanja in analize v programu IMAGEnet7 skenirni protokoli, kot je ONEscan, zagotavljajo kakovostne klinične informacije.
Z enim samim dotikom ONEscan zajame pravo barvno fotografijo očesnega ozadja, 3D OCT makule in glave vidnega živca v območju 12 × 9 mm ter OCT angiografijo v enem samem zajemu.
ONEscan z združevanjem slikanja očesnega ozadja, zemljevidov debeline RNFL oziroma GCL+/GCL++ ter žilne analize mrežnice in glave vidnega živca v enem samem skeniranju skrajša čas pregleda in zmanjša obremenitev pacienta, hkrati pa zagotavlja podatke z višjo ločljivostjo in več podrobnostmi v primerjavi s prejšnjimi modeli.
Slika očesnega ozadja

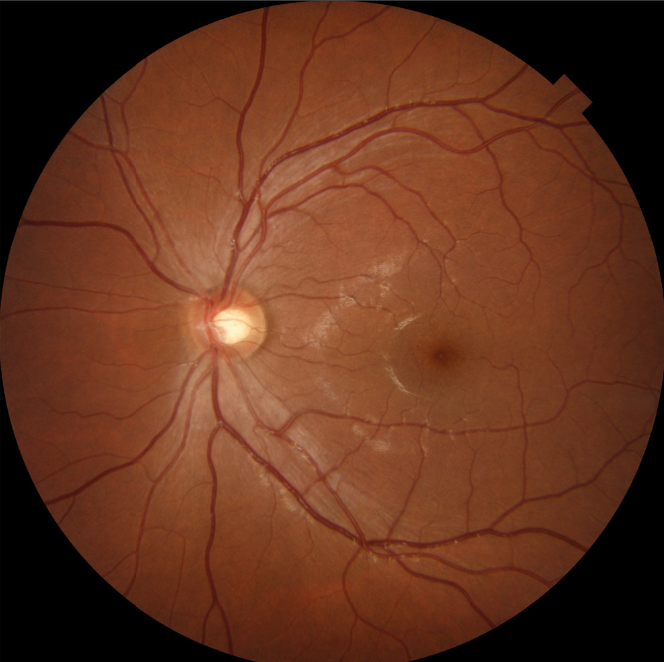

Zagotavlja pravo barvno sliko očesnega ozadja za podporo pri oceni splošnega stanja očesa.

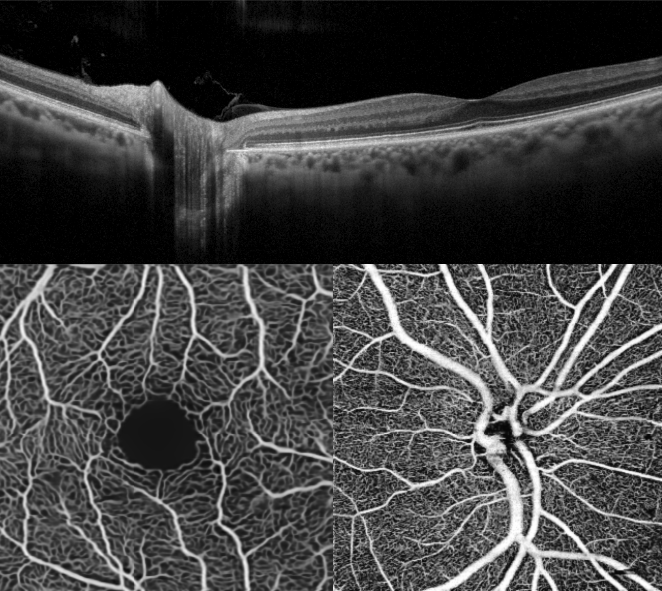

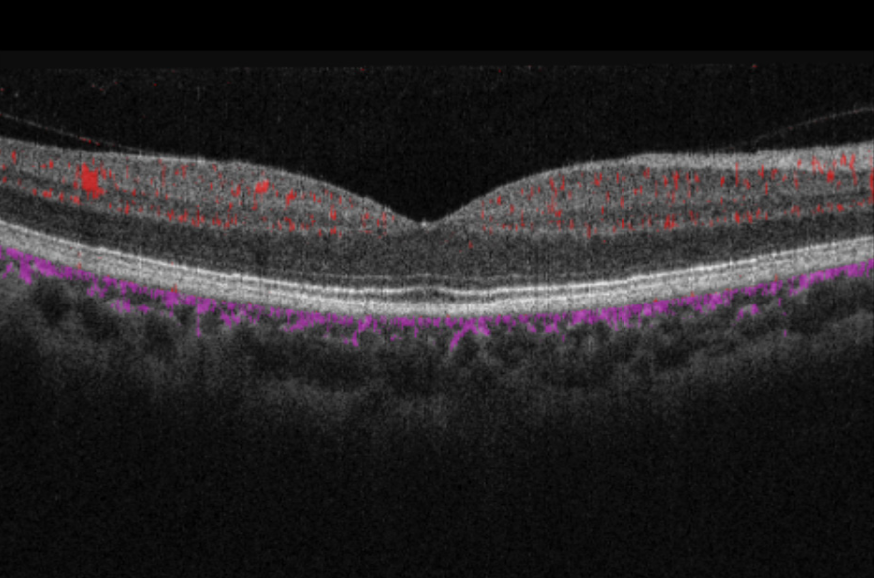

OCT angiografija
Omogoča vizualizacijo žilnih struktur mrežnice brez uporabe kontrastnega sredstva ter zagotavlja dodatne informacije za klinično ocenjevanje.
Zemljevidi debeline
Omogočajo kvantitativno analizo struktur mrežnice za učinkovito ocenjevanje in spremljanje sprememb.
B-sken
Omogoča podroben prikaz plasti mrežnice za natančno strukturno ocenjevanje.
HITREJŠI ZAJEM OCT IN OCTA
Visoka hitrost skeniranja 130.000 A-skenov na sekundo omogoča zajem gostih, visokokakovostnih B-skenov in OCTA slik, medtem ko samodejno sledenje pomaga zmanjšati artefakte zaradi utripanja in premikanja očesa.
VISOKOKAKOVOSTNE SLIKE OČESNEGA OZADJA SKOZI ZENICE S PREMEROM LE 2,0 mm
Maestro3 plus pri slikanju očesnega ozadja uporablja osvetlitev s tehnologijo Slit Scan in mehanizem premičnega zaklopa (rolling shutter).
Ti tehnologiji pomagata zmanjšati bleščanje in sence ter omogočata zanesljiv zajem visokokakovostnih barvnih slik očesnega ozadja tudi pri majhnih zenicah. Ostre in podrobne slike je mogoče zajeti skozi zenice s premerom le 2,0 mm ne glede na svetlobne pogoje, kar omogoča učinkovit zajem slik in bolj tekoč potek pregleda.
HITREJŠI IN UČINKOVITEJŠI KLINIČNI DELOVNI PROCES
Poravnava, ostrenje, zajem slike ter preklop z desnega na levo oko so v celoti avtomatizirani z enim samim dotikom, kar zagotavlja hiter in enostaven potek slikanja. Zanesljivo slikanje skozi majhne zenice pomaga zmanjšati potrebo po ponovnem zajemanju slik in izboljšuje učinkovitost zajema.
MULTIMODALNO SLIKANJE

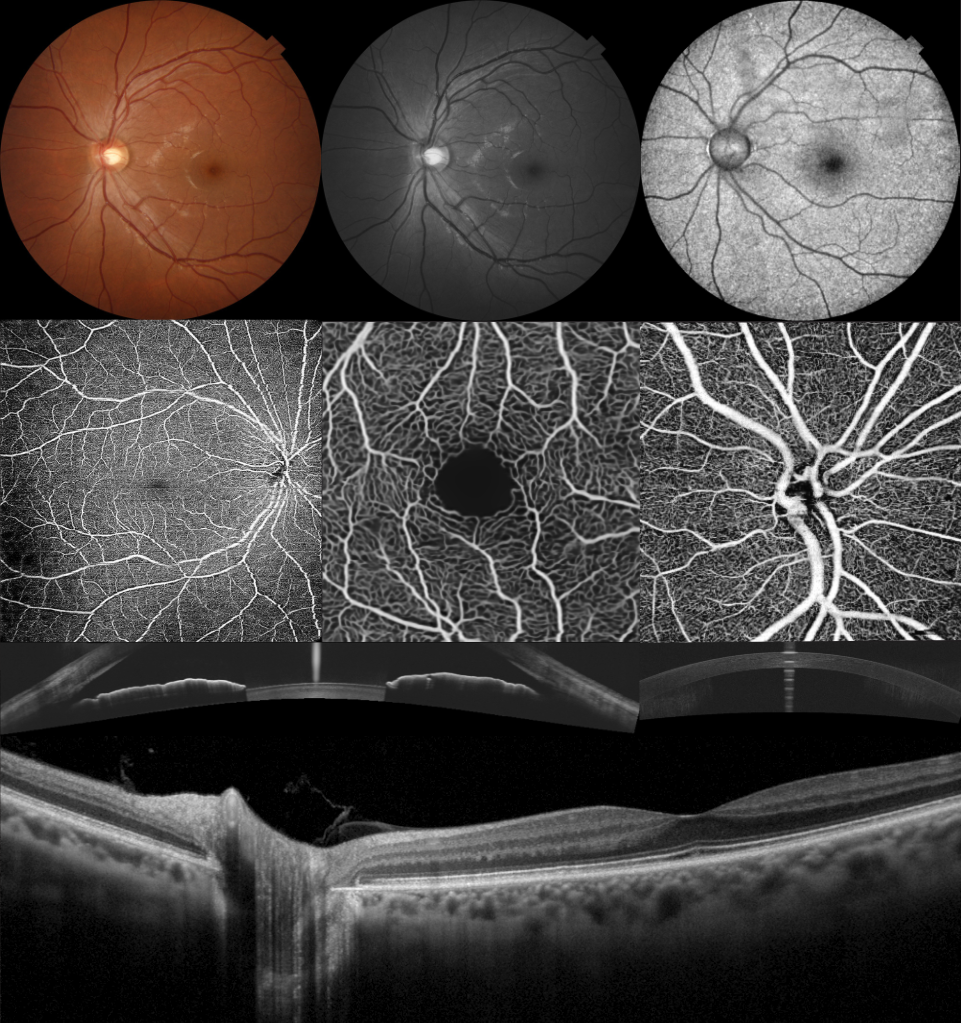

Maestro3 plus omogoča OCT, OCTA, pravo barvno nemidriatično slikanje očesnega ozadja s 50° vidnim poljem (približno 74,9° v sferičnem središču očesa), avtofluorescenco očesnega ozadja (FAF) in OCT slikanje sprednjega segmenta ter tako zagotavlja celovito multimodalno rešitev za slikanje v eni napravi.
Za večjo učinkovitost kliničnega delovnega procesa Maestro3 plus združuje OCT, OCTA (območja skeniranja do 12 × 12 mm) in več načinov slikanja očesnega ozadja v eni integrirani platformi.
FAF FOTOGRAFIRANJE Z MAESTRO3 PLUS

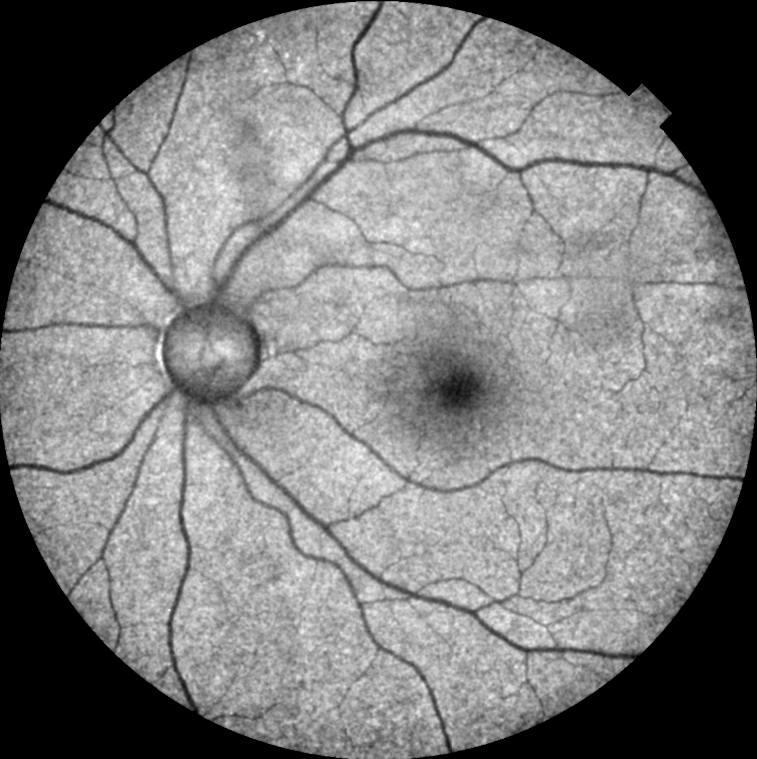

Vgrajeni filtri za avtofluorescenco omogočajo intuitiven zajem FAF-slik ter vizualizacijo porazdelitve lipofuscina v retinalnem pigmentnem epiteliju (RPE). FAF-slikanje zagotavlja neinvaziven vpogled v presnovno stanje mrežnice, podpira ocenjevanje zdravja RPE ter omogoča odkrivanje zgodnjih ali subtilnih sprememb, ki pri običajnih načinih slikanja morda niso vidne.
Namenski FAF-filter in napredna tehnologija za izboljšavo slik sta zasnovana za optimalno izrabo signala ter zagotavljata visokokontrastne slike za dosledno in zanesljivo opazovanje.
MOZAIČNA SLIKA OČESNEGA OZADJA
V načinu perifernega fotografiranja je na voljo do 9 notranjih fiksacijskih položajev za zajem perifernih predelov, kar omogoča izdelavo široke panoramske slike z vidnim poljem približno 90° (približno 132,3° v sferičnem središču očesa).
- Sestavljena slika, ustvarjena iz devetih posnetkov z uporabo programa IMAGEnet7.

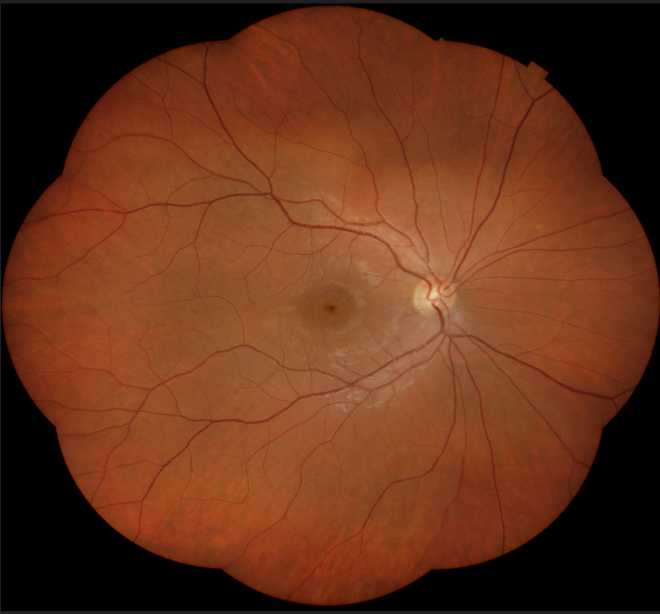

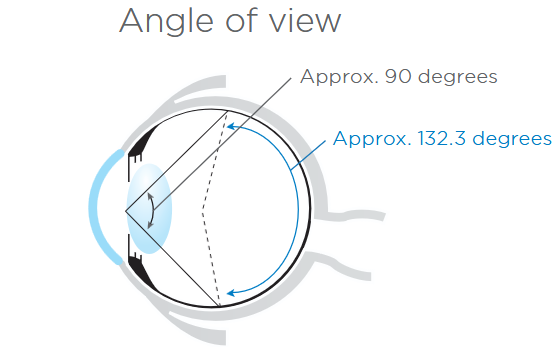

- Skupno vidno polje kombinacije nosnega, centralnega in temporalnega posnetka je približno 132,3°.
DIAGNOSTIČNE ZMOGLJIVOSTI
3D WIDE SLIKANJE
3D Wide skeniranje v območju 12 × 9 mm v enem samem zajemu zajame tako glavo vidnega živca kot makulo ter omogoča celovito oceno zadnjega pola očesa.
Referenčna baza Maestro3 plus se razteza čez celotno območje skeniranja in omogoča podrobne primerjave debeline znotraj vidnega polja. To je posebej uporabno pri odkrivanju vzorcev, kot je stanjšanje RNFL, ki je pogosto povezano z glavkomom.
ZEMLJEVIDI DEBELINE MREŽNICE

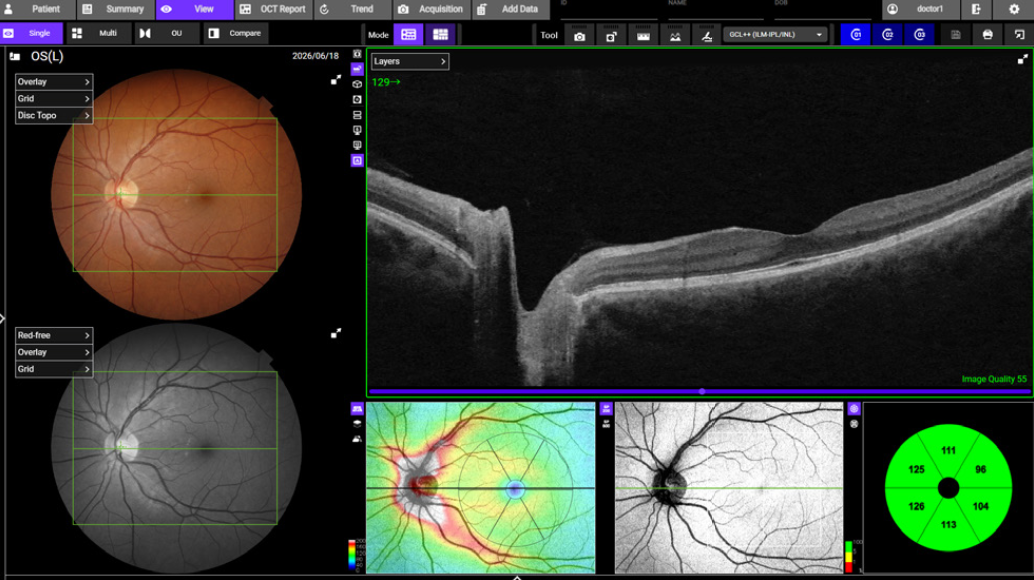

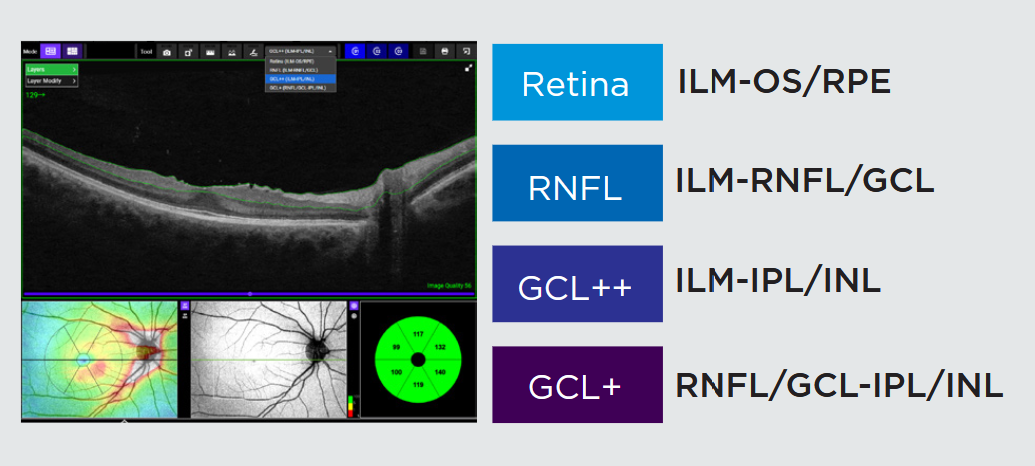

IMAGEnet7 omogoča prikaz do 4 zemljevidov debeline mrežnice ter s tem kvantifikacijo posameznih plasti mrežnice.
NADZORNI (FOLLOW-UP) POSNETKI

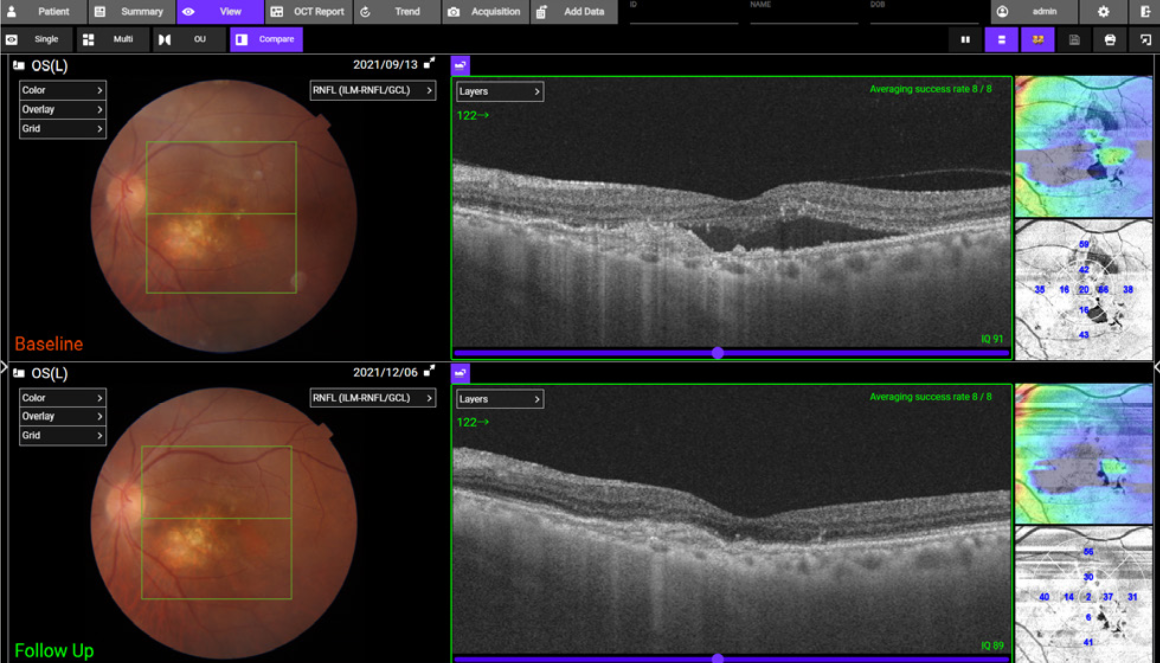

Funkcija Follow-up omogoča enostaven priklic in ponovno analizo istega mesta ter nemoteno primerjavo preteklih in aktualnih podatkov.
Operater preprosto izbere predhodne podatke skeniranja, Maestro3 plus pa samodejno zajame ustrezno območje.

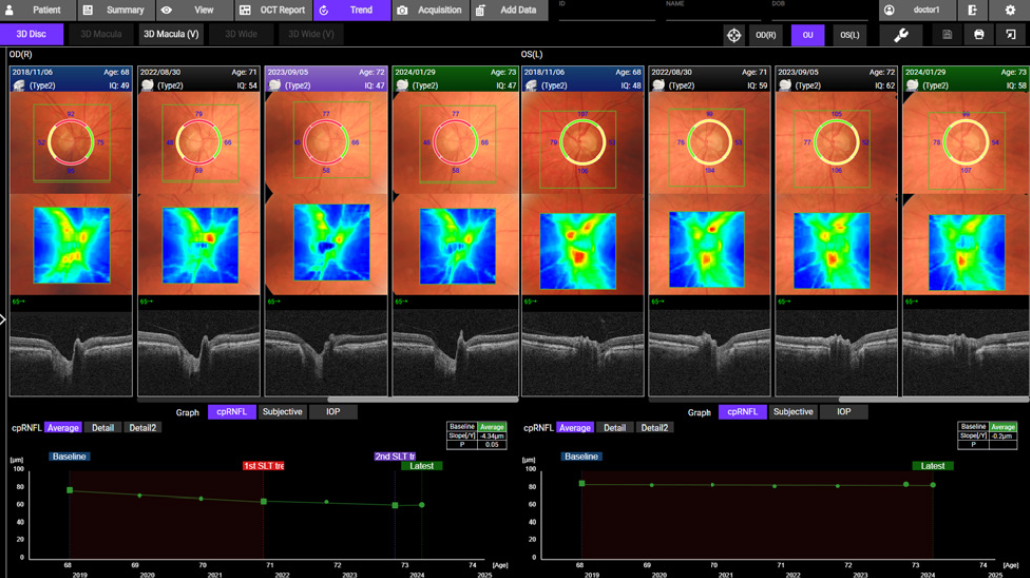

ANALIZA TRENDOV
IMAGEnet7 ponuja intuitivne časovne prikaze in informativne grafe za širok nabor kliničnih podatkov (RNFL, GCL in drugo).
Trend View omogoča celovit pregled sprememb skozi čas na enem mestu ter podpira pravočasno in informirano klinično odločanje.
OCT ANGIOGRAFIJA
VIŠJA KAKOVOST SLIK OCT IN OCTA

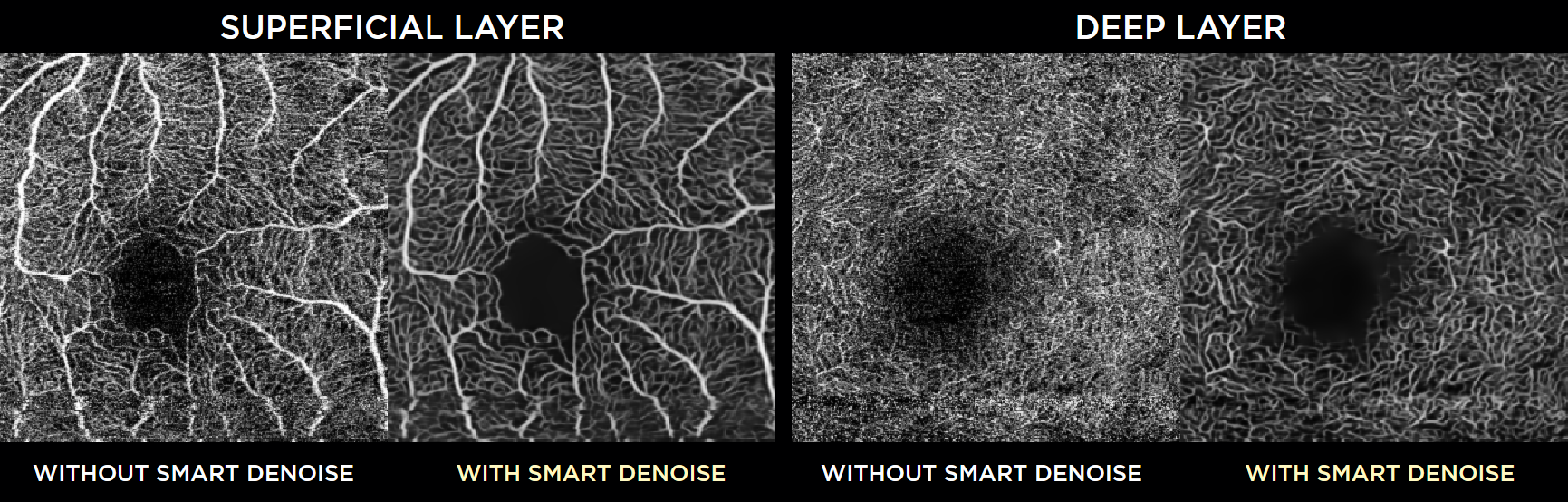

Smart Denoise je izbirni algoritem za obdelavo slik, ki zmanjšuje artefakte in povečuje kontrast.
Visokokakovostne OCTA slike z zmanjšanim šumom se ustvarijo z uporabo edinstvenega Topconovega algoritma umetne inteligence.
OCTA METRIKE

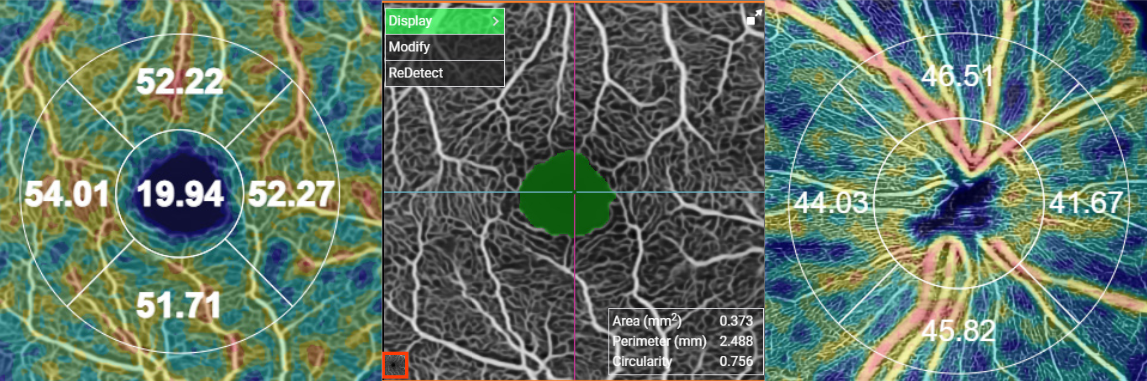

Maestro3 plus OCT Angio prikazuje gostoto OCTA, ki predstavlja razmerje med območji z visokim in nizkim signalom.
Podatki so prikazani kot barvni zemljevid, pri čemer je mogoče prikazati tudi numerične vrednosti za hitro razumevanje rezultatov.
ANGIO B: PRIKAZ PREKO B-SKENA
Angio B prikazuje informacije o žilnih strukturah na pripadajočem strukturnem B-skenu, tako da združuje OCT angiografijo s presečnim OCT-slikanjem.
To omogoča sočasno lokalizacijo morfologije mrežnice in žilnih informacij v enem samem prikazu ter podpira učinkovit pregled slik in klinično ocenjevanje.
˝EN FACE˝ OCT-SLIKANJE

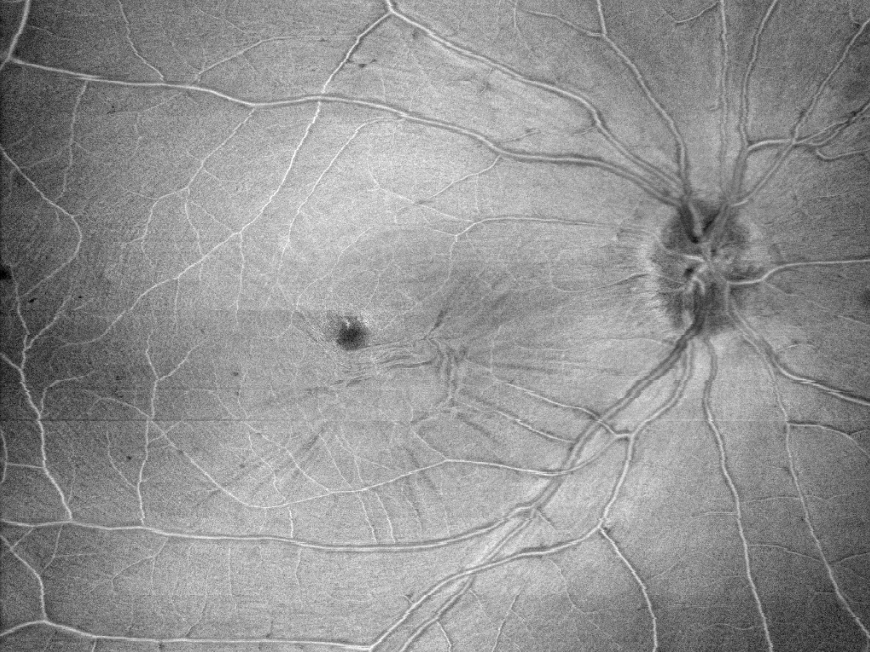

En Face slikanje omogoča neodvisno razčlenitev in pregled ključnih plasti, kot sta vitreoretinalni vmesnik (meja ILM) in plast retinalnega pigmentnega epitela.
SPREDNJI SEGMENT
SLIKANJE SPREDNJEGA SEGMENTA
Maestro3 plus poenostavlja slikanje sprednjega segmenta s samodejno poravnavo položaja skeniranja z enim samim dotikom, kar operaterju omogoča zajem slike ob hkratnem spremljanju B-skena ciljnega območja.
Ta funkcija samodejne poravnave omogoča učinkovito in dosledno slikanje sprednjega segmenta v okviru rutinskega kliničnega dela.

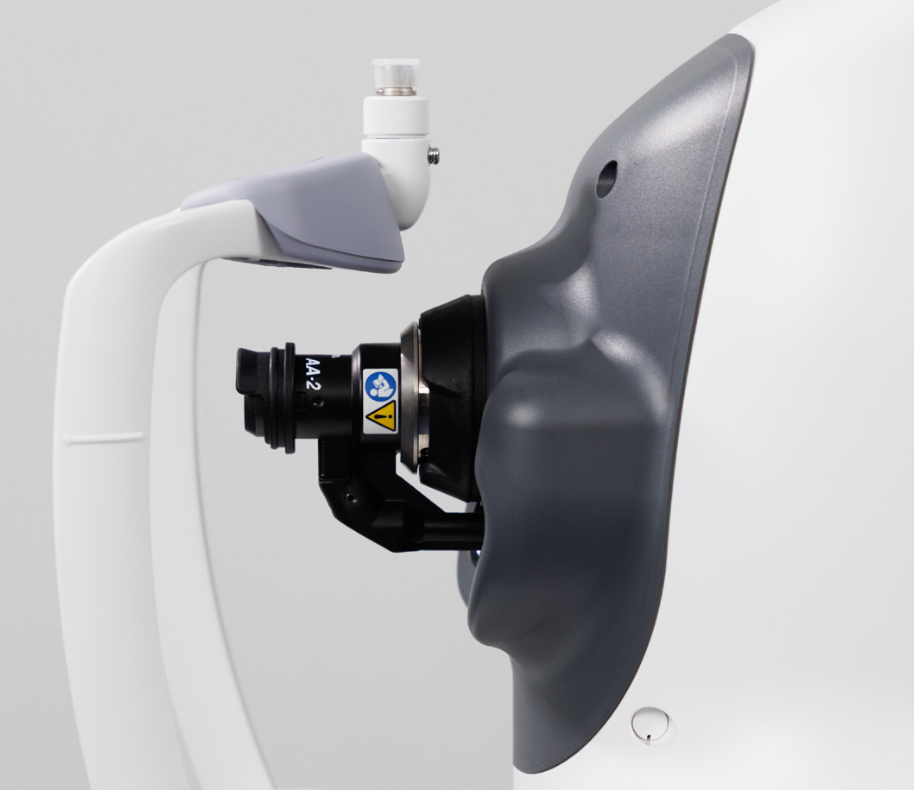

Poleg standardne konfiguracije za slikanje z uporabo izbirnega naslona za čelo Maestro3 plus ponuja razširjene možnosti z namenskim nastavkom za lečo za sprednji segment.
Uporaba nastavka za lečo omogoča pridobivanje širšega nabora informacij o sprednjem segmentu ter podrobnejšo oceno roženice in iridokornealnega kota poleg standardnega opazovanja.
DOLŽINA LINEARNEGA SKENA 16 mm
Omogoča 16 mm širok sken, ki v enem samem zajemu prikaže oba iridokornealna kota za hitro in učinkovito ocenjevanje.
V kombinaciji z IMAGEnet7 omogoča kvantitativne meritve iridokornealnega kota sprednjega očesnega prekata.
DOLŽINA RADIALNEGA SKENA 9 mm
Kvantitativna analiza 9-mm radialnega skena samodejno izmeri skupno debelino roženice ter debelino epitelija in strome ter podpira diagnostiko in spremljanje številnih obolenj roženice.
CELOVITA POROČILA
Maestro3 plus omogoča podrobno analizo ključnih predelov očesa. Za učinkovitejši delovni proces je mogoče celovita poročila samodejno izvoziti v EMR v različnih formatih.
POROČILO RADIALNEGA SKENA

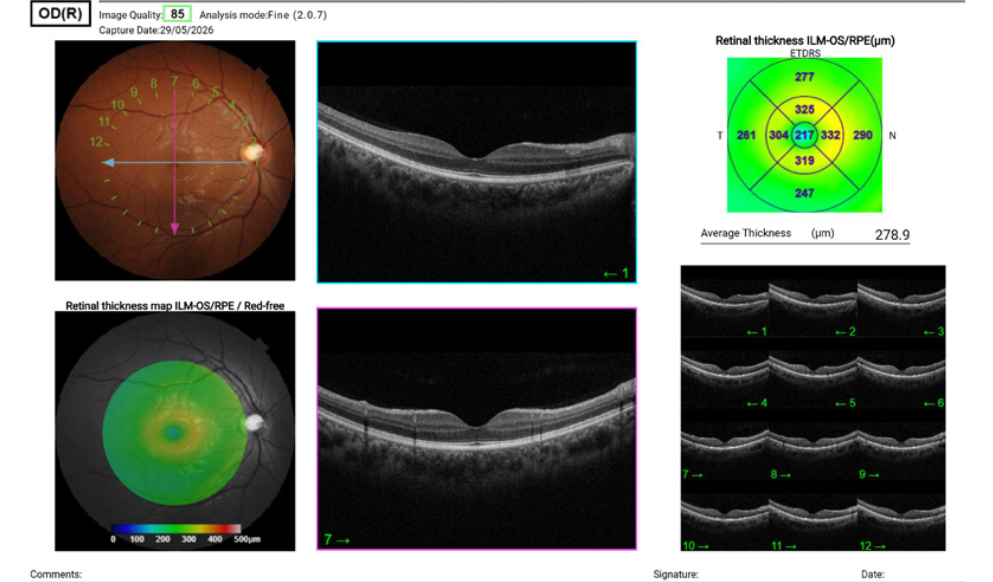

Poročilo, ustvarjeno iz 12-smernega radialnega skena, omogoča celovito oceno mrežnice skupaj z ETDRS-mrežo debeline mrežnice in meritvijo povprečne debeline.

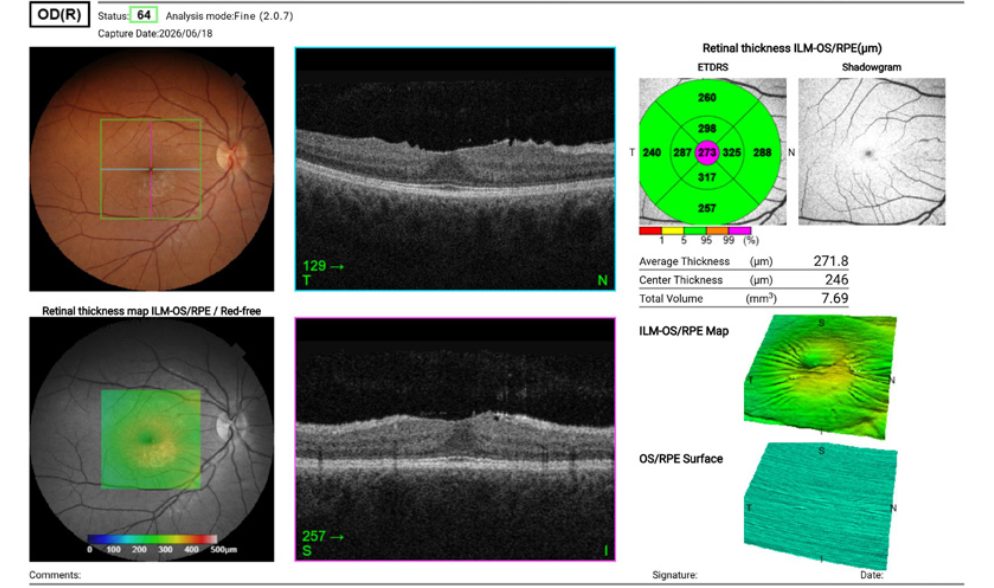

3D POROČILO MAKULE
3D Macula Report omogoča celovito oceno makule s pravo barvno sliko očesnega ozadja in B-skenom fovee v središču. Poleg tega prikazuje zemljevide debeline in primerjavo z referenčno bazo podatkov.
3D POROČILO DISKA OU

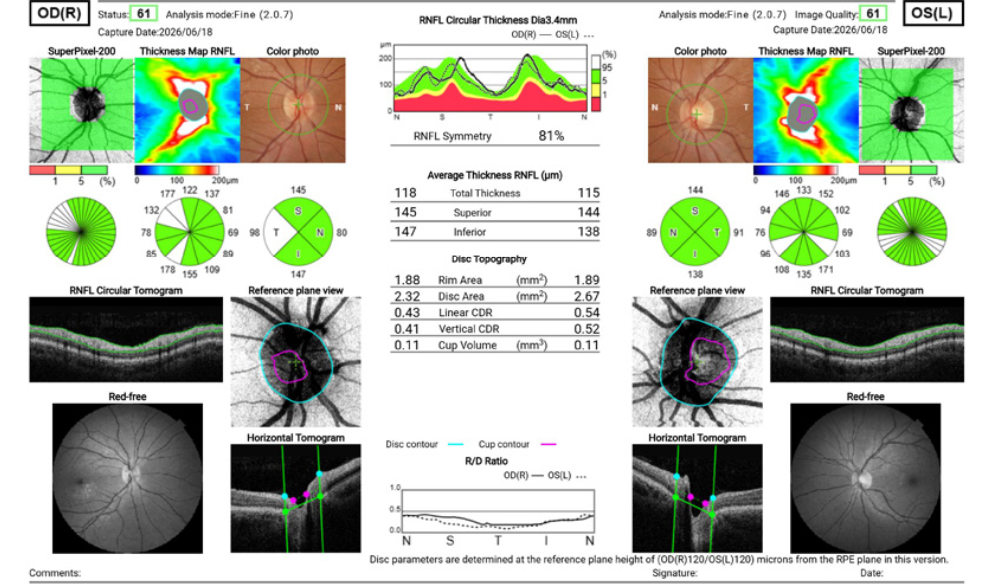

Poročilo prikazuje strukture optičnega diska in debelino RNFL vzporedno za obe očesi ter omogoča medsebojno primerjavo oči in analizo asimetrije v povezavi z referenčno bazo podatkov za podporo pri ocenjevanju glavkoma.

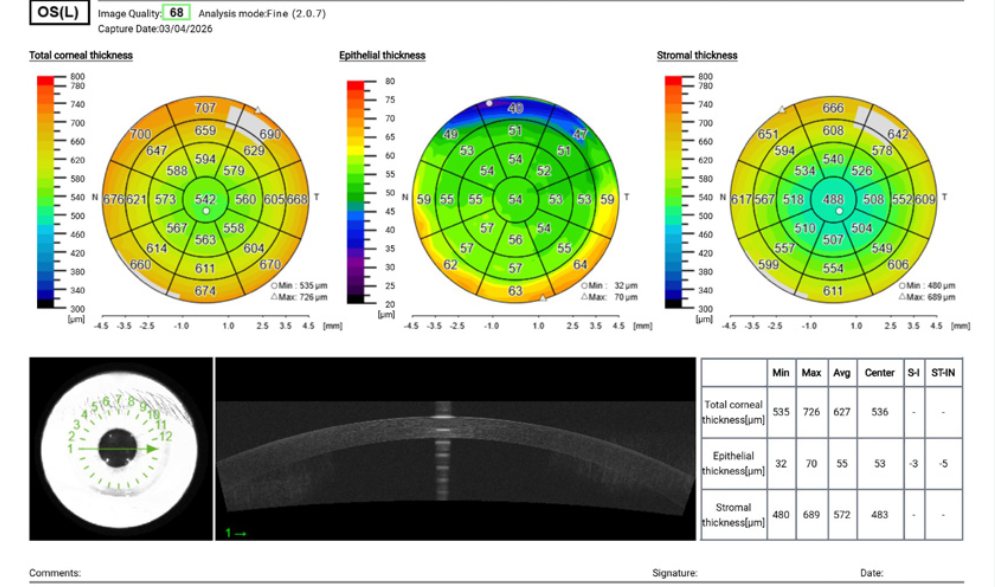

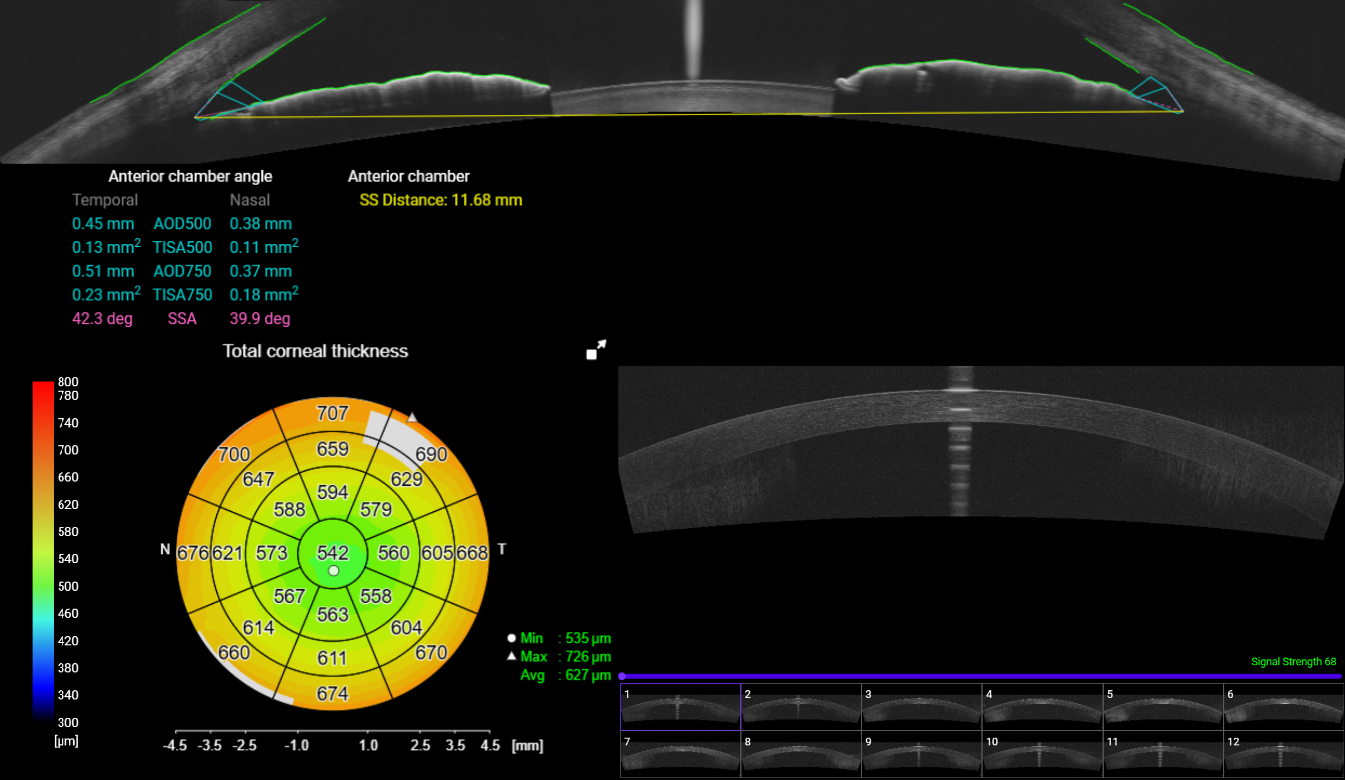

POROČILO O DEBELINI ROŽENICE
Poročilo prikazuje celovite informacije o debelini roženice, vključno z zemljevidi skupne debeline ter debeline epitelija in strome po celotni roženici.
Barvni zemljevidi omogočajo jasen prikaz porazdelitve debeline, medtem ko numerične vrednosti in zbirne tabele podpirajo kvantitativno ocenjevanje.
Poročilo vključuje tudi presečni B-sken za podrobno oceno strukture roženice.

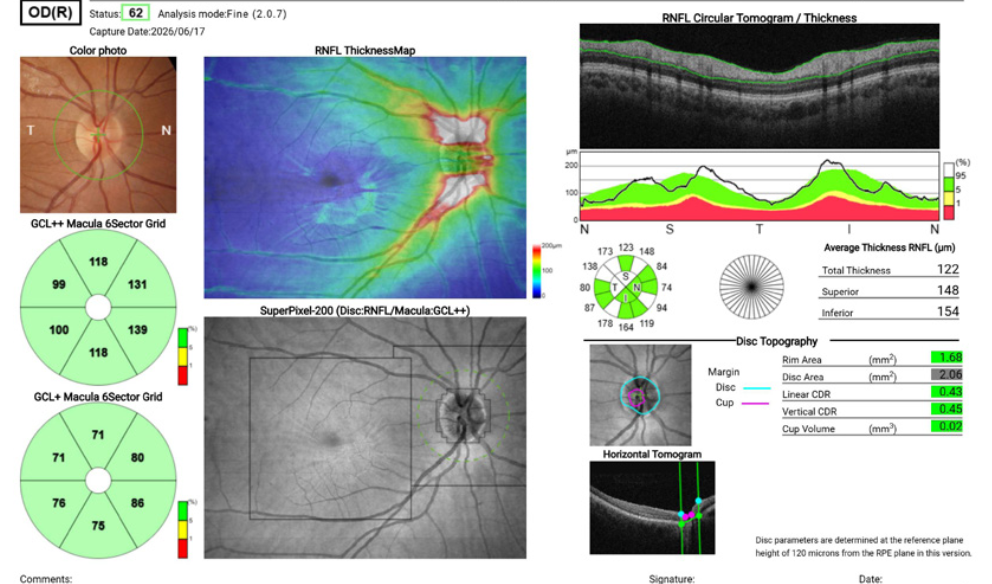

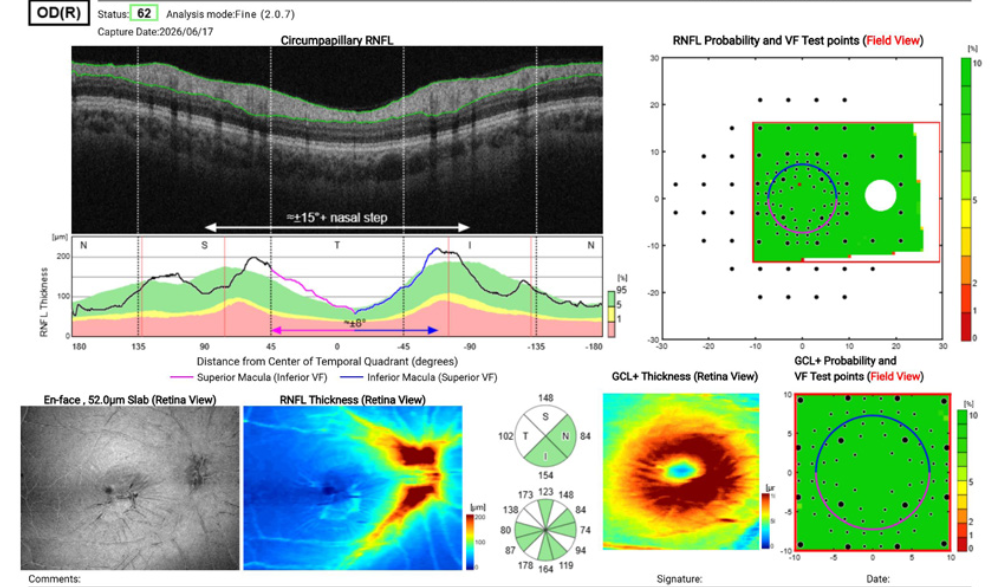

3D WIDE POROČILO ZA GLAVKOM
3D Wide Glaucoma Report uporablja 12 × 9 mm sken, ki v enem samem zajemu zajame tako glavo vidnega živca kot makulo ter pravo barvno sliko očesnega ozadja.
Celovito poročilo omogoča primerjavo debeline in referenčnih podatkov za GCL+, GCL++ in RNFL.
Analiza topografije diska na podlagi OCT z uporabo referenčne baze podatkov dodatno podpira ocenjevanje glavkoma.
HOOD POROČILO
Hood Report poenostavlja proces odločanja s povezovanjem strukturnih podatkov (GCL/RNFL) s funkcionalnimi podatki (prikaz lokacij testiranja vidnega polja).
En sam širokopoljski OCT-sken s poročilom Hood lahko zagotovi pomembne informacije za diagnosticiranje zgodnjega glavkoma.

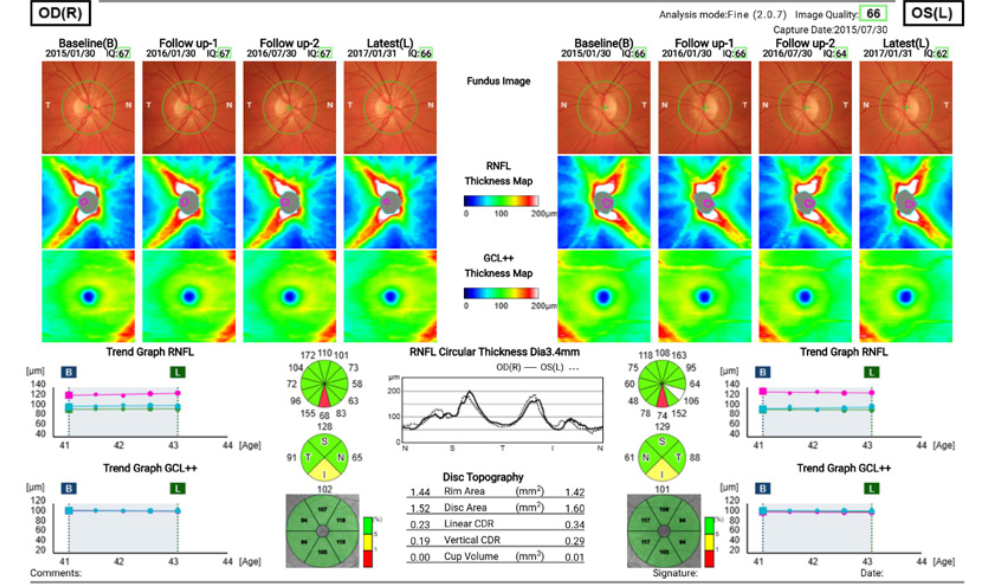

3D WIDE POROČILO O TRENDU
Celovita longitudinalna ocena fotografij glave vidnega živca, podatkov o debelini RNFL in plasti ganglijskih celic v obojestranskem poročilu, ki prikazuje spremembe skozi čas.
ONESCAN POROČILO

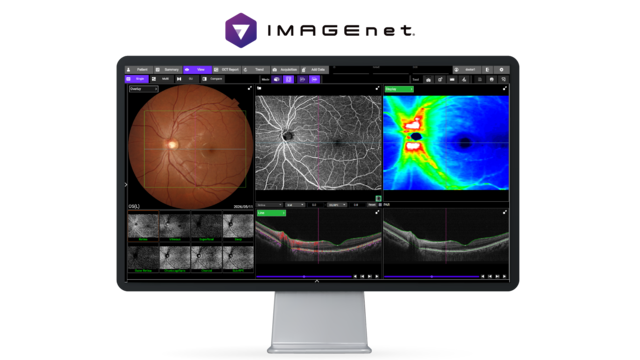

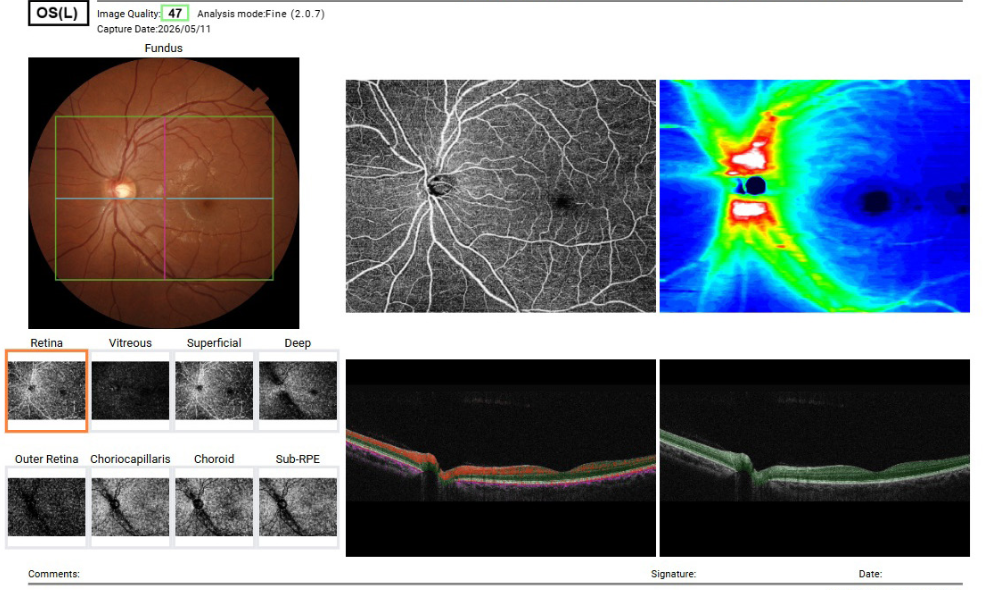

ONEscan sistema Maestro3 plus združuje barvno slikanje očesnega ozadja, OCT in OCTA v eno celovito poročilo ter omogoča učinkovit prikaz strukture mrežnice in žilnih struktur.

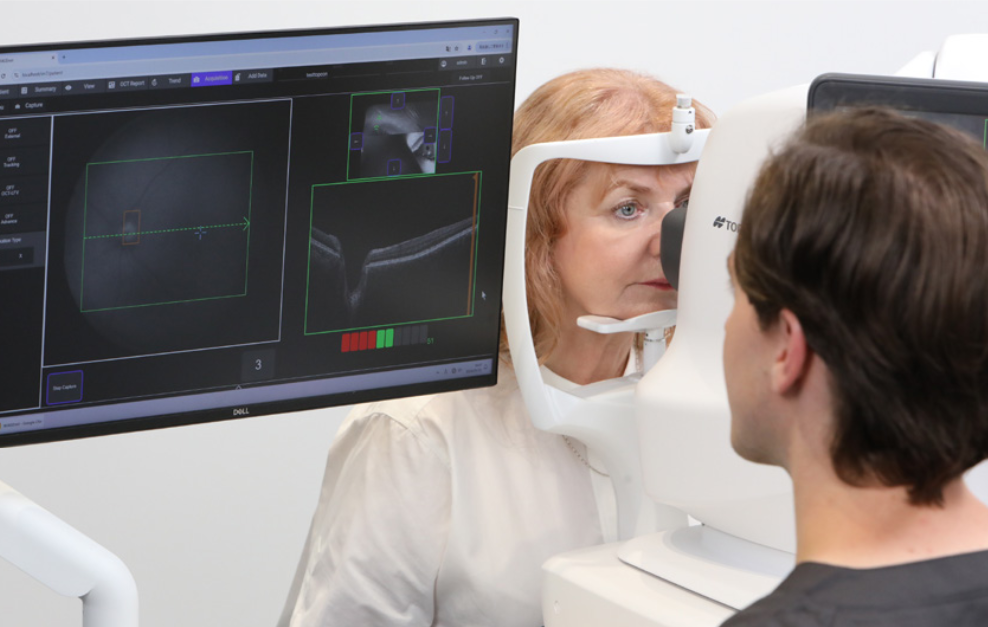

NADZOR ZAJEMA PREK RAČUNALNIKA

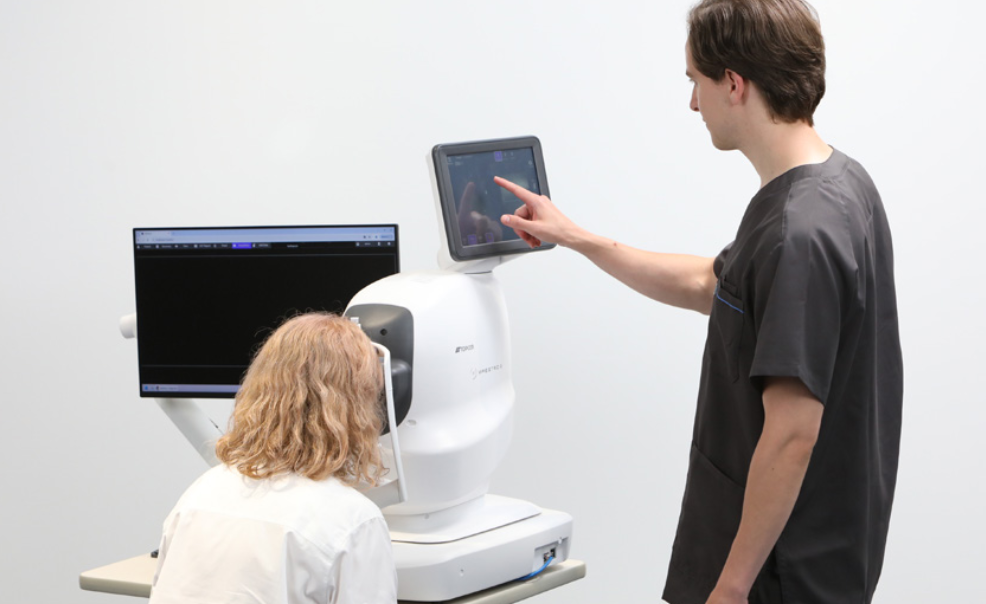

V kombinaciji z IMAGEnet7 lahko operater med zajemom spremlja sliko v živo na velikem namiznem monitorju.
PRILAGODLJIVA VRTLJIVA NADZORNA PLOŠČA
Prilagodljiva nadzorna plošča z vrtenjem za 360° omogoča udobno upravljanje iz različnih položajev ter hkrati zagotavlja enostaven dostop do pacienta.
Prilagodljiva zasnova podpira različne klinične postavitve in delovne procese.
INTUITIVNA UMESTITEV SKENA S SLIKOVNO VODENIM ZAJEMOM (FGA)

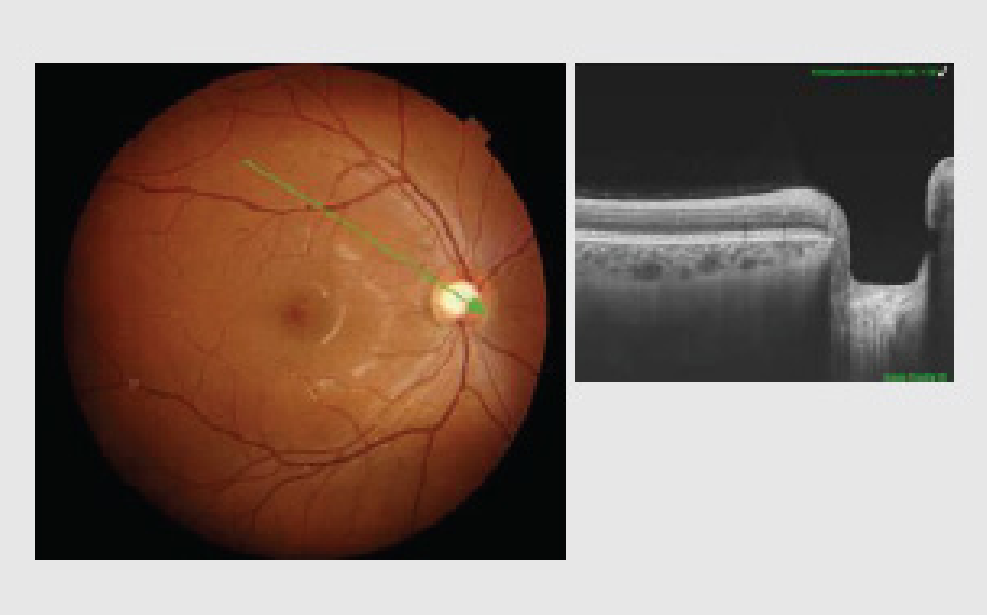

Položaj OCT-skena lahko preprosto določite tako, da območje zanimanja izberete neposredno na sliki očesnega ozadja.
S funkcijo FGA lahko operater zajame ali uvozi sliko očesnega ozadja, določi želeno območje in samodejno zajame posamezen B-sken ali zaporedje B-skenov.

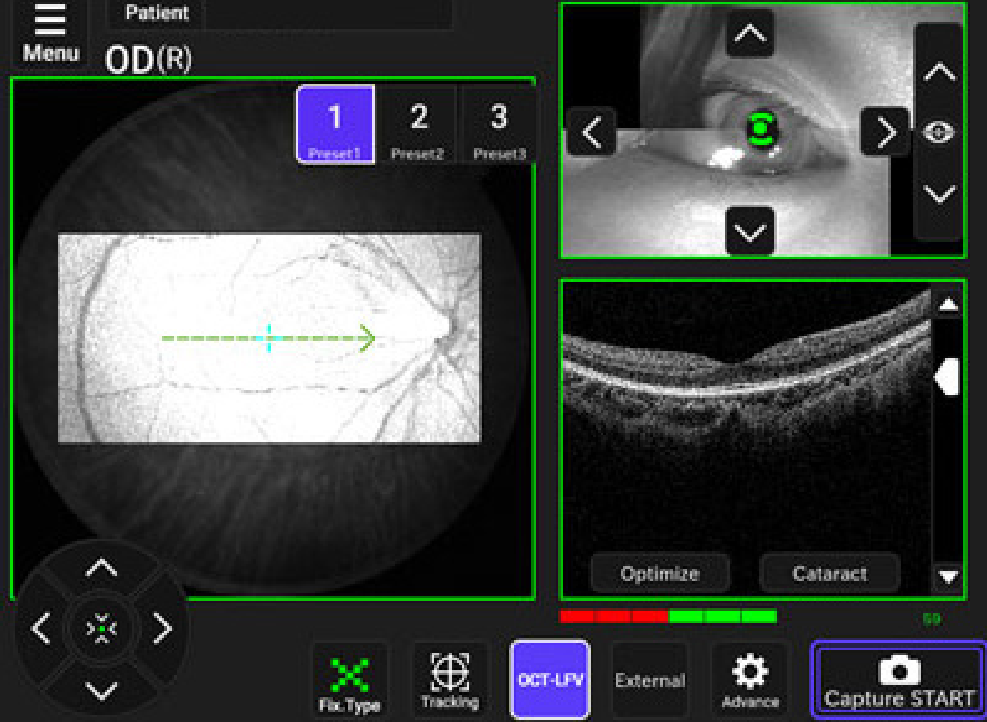

LIVE FUNDUS VIEW™ (LFV)

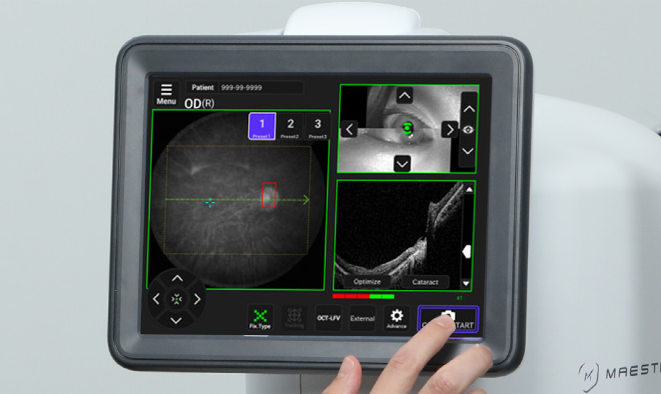

OCT-LFV zagotavlja projekcijsko sliko mrežnice v realnem času, kar kliničnemu osebju omogoča jasen prikaz optičnega diska, mrežničnih žil in položaja skeniranja med zajemom.
To pomaga potrditi pravilen položaj pred zajemom in med njim.
Opazovanje in fotografiranje očesnega ozadja
| Vrsta fotografiranja | Barvno, brez rdeče svetlobe (Red-free) *1, IR *2, FAF |
| Kot vidnega polja | 50° ±5 % |
| Delovna razdalja | 35,5 ±0,1 mm (pri fotografiranju fundusa) |
| Najmanjši premer zenice | Normalna zenica: ø2,5 mm Majhna zenica: ø2,0 mm |
| Ločljivost slike očesnega ozadja (na očesnem ozadju) | Center: ≥60 linij/mm Sredina (r/2): ≥40 linij/mm Sredina (r): ≥25 linij/mm IR fotografiranje: center: ≥5 linij/mm *2 |
Opazovanje in slikanje tomograma očesnega ozadja
| Območje skeniranja (na očesnem ozadju) | Horizontalno: 3–12 mm ±5 % Vertikalno: 3–12 mm ±5 % |
| Vzorci skeniranja | 3D skeniranje (horizontalno/vertikalno) Linearno skeniranje (Line-scan/Cross-scan/Radial-scan) ONEscan Kombinirano skeniranje |
| Hitrost skeniranja | 130.000 A-skenov/s |
| Lateralna ločljivost | ≤20 μm |
| Globinska ločljivost | ≤6 μm |
| Najmanjši premer zenice | ø2,5 mm |
Opazovanje in slikanje očesnega ozadja / tomograma
| Fiksacijska tarča | Notranja fiksacijska tarča: organski EL-zaslon matričnega tipa Položaj zaslona je mogoče spreminjati in prilagajati. Način prikaza je mogoče spreminjati. Zunanja fiksacijska tarča |
Opazovanje in fotografiranje sprednjega segmenta
| Vrsta fotografiranja | IR *2 |
| Delovna razdalja | 17 ±0,3 mm (z nastavkom za sprednji segment) 62,6 ±0,1 mm (brez nastavka za sprednji segment) |
Opazovanje in slikanje tomograma sprednjega segmenta
| Delovna razdalja | 17 ±0,3 mm (z nastavkom za sprednji segment) 62,6 ±0,1 mm (brez nastavka za sprednji segment) |
| Območje skeniranja (na roženici) | Z nastavkom za sprednji segment: Horizontalno: 3–16 mm ±5 % Vertikalno: 3–16 mm ±5 % Brez nastavka za sprednji segment: Horizontalno: 3–6 mm ±5 % Vertikalno: 3–6 mm ±5 % |
| Vzorec skeniranja | Linearno skeniranje (Line-scan/Radial-scan) 3D skeniranje *3 |
| Hitrost skeniranja | 130.000 A-skenov/s |
| Fiksacijska tarča | Notranja fiksacijska tarča (z nastavkom za sprednji segment) Zunanja fiksacijska tarča |
Merljivo območje refrakcijske napake
| Brez korekcijske leče za dioptrijo *4 | –13 D do +12 D (pri fotografiranju očesnega ozadja) |
| Z uporabo konkavne korekcijske leče | –12 D do –33 D (pri fotografiranju očesnega ozadja) |
| Z uporabo konveksne korekcijske leče | +11 D do +40 D (pri fotografiranju očesnega ozadja) |
| Razmik slikovnih pik na očesnem ozadju | 5,6 μm (pri barvnem fotografiranju očesnega ozadja) |
Svetlobni vir OCT
| Tip | Superluminescenčna dioda (SLD) |
| Valovna dolžina | 840 nm |
Pomik optične glave
| Naprej–nazaj | 40 mm |
| Levo–desno | 100 mm |
| Gor–dol | 30 mm |
| Naslon za brado | 67 mm |
Električne specifikacije
| Napajalna napetost | AC 100–240 V |
| Frekvenca | 50–60 Hz |
| Vhodna moč | 110–130 VA |
Dimenzije in masa
| Dimenzije | 332–427 mm (Š) × 541–708 mm (G) × 564–754 mm (V) |
| Masa | 23,9 kg (±10 %) |
*1 »Red-free« je digitalni sistem brez rdeče svetlobe, ki barvne slike digitalno obdela in prikaže v simulirani obliki.
*2 Uporablja se izključno za beleženje položaja tomografskega slikanja.
*3 Samo pri uporabi nastavka za sprednji segment AA-2.
*4 Območje, v katerem se uporabljajo razcepne linije.
