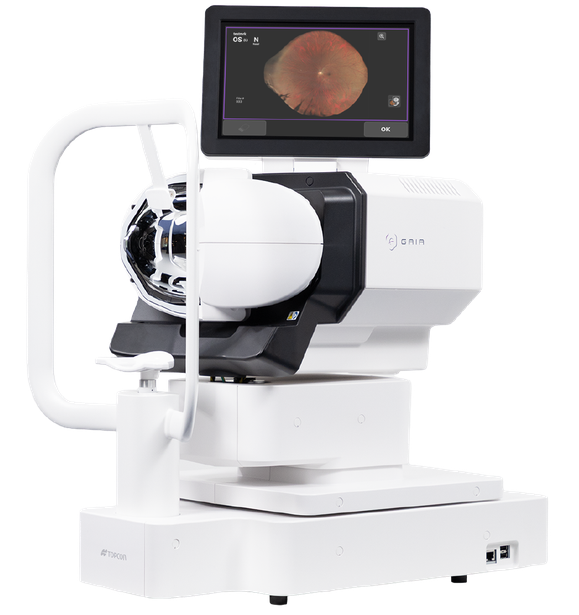

GAIA
GAIA prinaša novo obdobje ultraširokokotnega slikanja, pri katerem prave barve zagotavljajo naraven prikaz mrežnice. Z IR-usmerjanjem ter popolnoma avtomatiziranim zaporednim slikanjem obeh očes GAIA omogoča dosledno pridobivanje posnetkov z minimalnim posredovanjem uporabnika. S tem izboljšuje izkušnjo pacienta ter zagotavlja učinkovit in zanesljiv klinični potek dela.
Ključne funkcije
✔ Več zajetih podatkov z ultraširokim 209°* vidnim poljem
✔ Večja klinična zanesljivost s slikanjem v pravih barvah
✔ Enostavno upravljanje s samodejno poravnavo in zajemom
✔ Večje udobje za pacienta
✔ Brezhibna integracija za učinkovito interoperabilnost
✔ Kompaktna zasnova, ki prihrani prostor
✔ Povezava z IMAGEnet7
*209° je ocenjena vrednost, izpeljana iz vidnega kota 150° (GAIA), na podlagi razmerja med vidnim in očesnim kotom, opisanega v naslednjem članku: Xincheng Yao, Devrim Toslak, Taeyoon Son, Jiechao Ma. Understanding the relationship between visual-angle and eye-angle for reliable determination of the field-of-view in ultra-wide-field fundus photography. Biomedical Optics Express, 30. september 2021; 12(10): 6651–6659.
ULTRAŠIROKOKOTNI RETINALNI SLIT SCANNER
GAIA prinaša novo obdobje ultraširokokotnega slikanja, pri katerem prave barve zagotavljajo naraven prikaz mrežnice.
Z IR-usmerjanjem ter popolnoma avtomatiziranim zaporednim slikanjem obeh očes GAIA omogoča dosledno pridobivanje posnetkov z minimalnim posredovanjem uporabnika. S tem izboljšuje izkušnjo pacienta ter zagotavlja učinkovit in zanesljiv klinični potek dela.
Prave barve (RGB)
Z uporabo rdečih, zelenih in modrih LED-svetlobnih virov (RGB) GAIA zajema ultraširokokotne posnetke mrežnice v pravih barvah (Pravi, polnobarvni fundus posnetek, ki se sočasno zajame z belo svetlobo v 24-bitni barvi).
Pred dodatno lasersko terapijo
Po dodatni laserski terapiji
Diabetična retinopatija
Z dovoljenjem: dr. Shunsuke Osawa, očesna klinika MIE

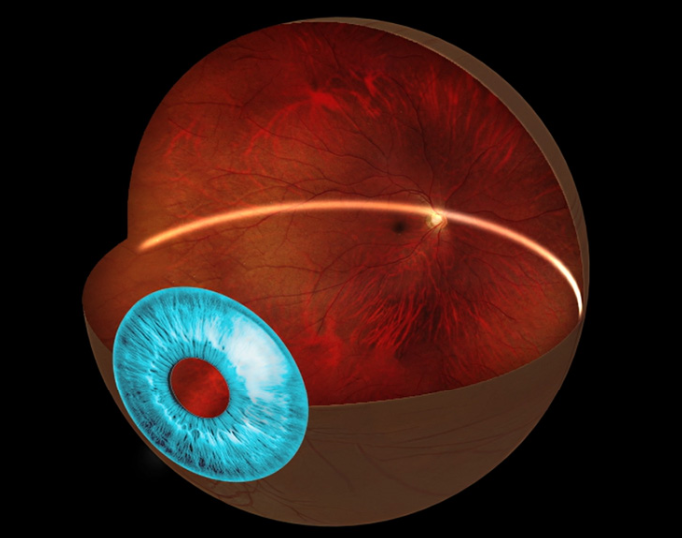

Tehnologija slit-scan
Osvetlitev s slit-scan tehnologijo in mehanizem z drsečim zaklopom omogočata, da GAIA zajema ultraširokokotne fundus posnetke v pravih barvah tudi skozi zenice, velike le 2,0 mm. To omogoča kakovostno in učinkovito slikanje brez midriaze, tudi v svetlih kliničnih okoljih.

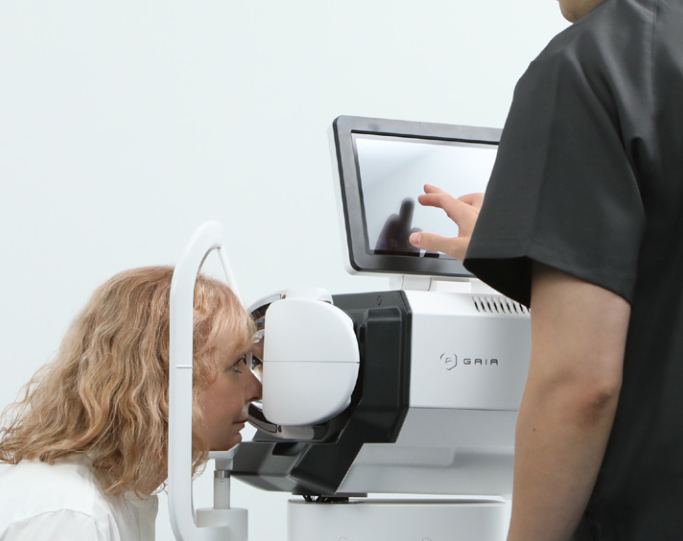

Avtomatiziran in enostaven zajem slik
GAIA je zasnovana tako, da je ultraširokokotno slikanje preprosto in brez napora. Slikanje v IR-spektru v realnem času, samodejna poravnava in zajem ter brezkontaktno slikanje zmanjšujejo potrebo po zapletenem pozicioniranju in ročnih nastavitvah.
* Pravi, polnobarvni fundus posnetek, ki se sočasno zajame z belo svetlobo v 24-bitni barvi.
Red-free
Raziskave so pokazale, da slikanje fundusa z rdečim filtrom (red-free) omogoča podrobno oceno mrežničnih žil, krvavitev in plasti živčnih vlaken mrežnice (RNFL). Pokazalo se je tudi, da pomaga pri ocenjevanju bolezni mrežnice in sprememb v notranjih plasteh mrežnice z ustvarjanjem visokokontrastnih monokromatskih posnetkov.⁶˒⁷
Izboljšana vizualizacija RNFL pri slikanju z rdečim filtrom lahko pomaga pri prepoznavanju klinastih defektov in difuzne izgube RNFL, povezane z glavkomom.⁸ Poročajo tudi, da povečan kontrast izboljša prikaz mikroanevrizmov, krvavitev in drugih površinskih patoloških sprememb mrežnice.⁹
Mozaični posnetek
IMAGEnet7 omogoča izdelavo mozaičnih posnetkov.
- Sestavljeni posnetek petih slik, izdelanih z uporabo IMAGEnet7.

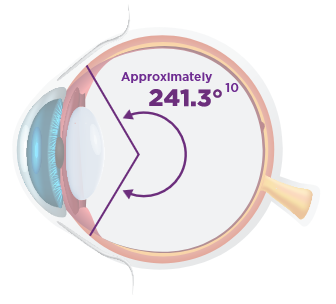

- Skupno vidno polje kombinacije posnetkov nazalno, centralno in temporalno znaša približno 241,3°.

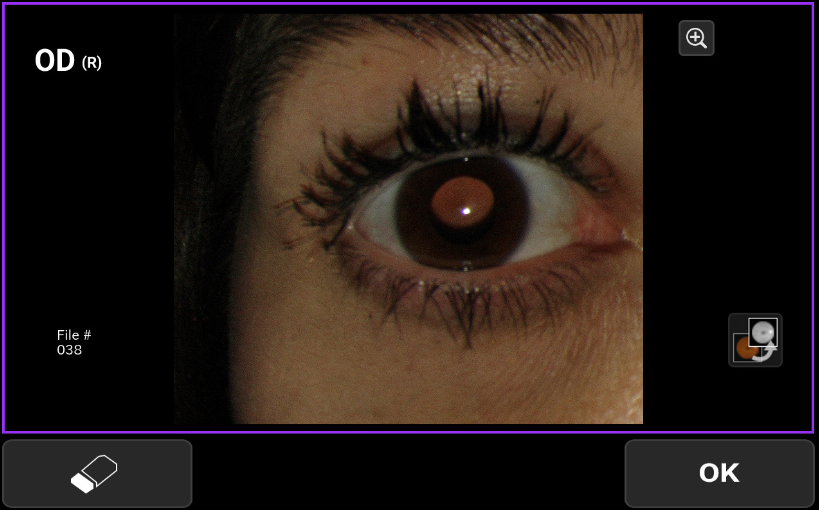

Fotografiranje zunanjih struktur očesa
Poleg ultraširokokotnega slikanja mrežnice GAIA omogoča tudi fotografiranje zunanjih struktur očesa.

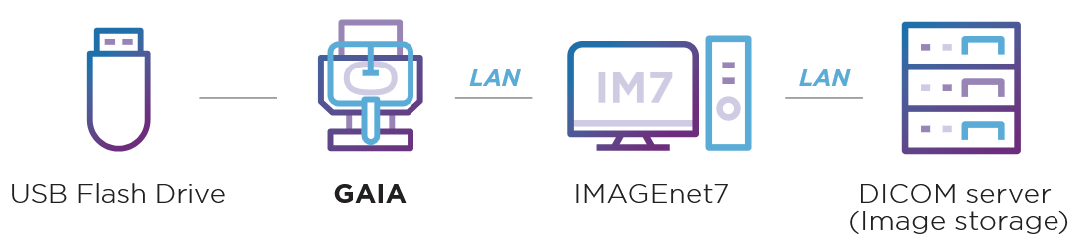

Povezljivost
Z možnostmi prilagodljivega izvoza prek skupnih omrežnih map ali standarda DICOM se GAIA zlahka prilagodi različnim kliničnim okoljem.
Ob povezavi z IMAGEnet7 se brezhibno vključi v obstoječe delovne procese ter omogoča izdelavo enotnega kartona pacienta z združenimi podatki iz različnih slikovnih modalitet.
GAIA Specifikacija
| Vrsta zajema slik | Barvno |
| Vrsta opazovanja | Infrardeča svetloba (IR)* |
| Ločljivost fundusa | ≥ 20 lp/mm |
| Merilno območje refrakcijske napake | −20 D do +20 D |
| Najmanjši premer zenice za zajem | Ø 2,0 mm ali več (potrjeno z modelom očesa) |
| Vidno polje | 150° (premer zenice Ø 2,5 mm ali več) ≥ 120° (premer zenice Ø 2,0 mm) |
| Notranja fiksacijska tarča | LED Nastavitve prikaza fiksacijske tarče: • Položaj • Stalna / utripajoča svetloba • Hitrost utripanja • Svetlost |
| Pomožne funkcije | • Samodejna poravnava • Samodejno ostrenje • Samodejni zajem |
| Napajalna napetost | AC 100–240 V |
| Frekvenca | 50–60 Hz |
| Vhodna moč | 130 VA |
| Dimenzije (Š × G × V) | 334–646 × 549–573 × 672–702 mm |
| Teža | 31 kg |
* IR-slikanje je funkcija, ki prikazuje živo sliko za nastavitev položaja območja slikanja. Ni namenjeno ustvarjanju ali shranjevanju fundus posnetkov.
