ODM-2200

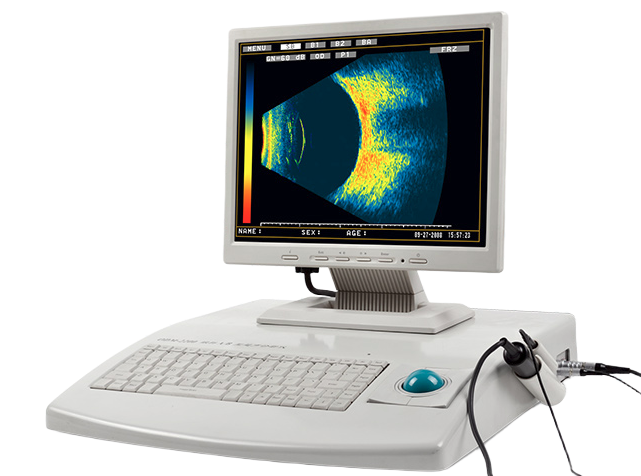

Predstavljamo vam najsodobnejši, revolucionarni ultrazvočni A/B skener za oftalmologijo MEDA ODM-2200.
Ključne lastnosti
✔ Velik LCD-zaslon visoke ločljivosti s prikazom 8 barvnih kod
✔ Načini delovanja: B, B+A, B+B, A
✔ Pomnilnik za 8 slik
✔ 6-stopenjska povečava 34-60 mm
✔ 5-stopenjska nastavljivost TGC
✔ Cineloop za 5,6 s
✔ Natančno aksialno merjenje v načinu B (SMI-5)
✔ Ročna korekcija aksialnega merjenja v načinu A (SMI-5)
✔ Samodejna zamrznitev po 10 minutah neprekinjenega skeniranja
✔ Sledilna kroglica (trackball) za enostavno merjenje in upravljanje
✔ Izbirni izhod slike: video tiskalnik in delovna postaja
B-SCAN
TGC
TGC (Time Gain Control) izboljšuje ojačenje slike po posameznih segmentih. Nastavljiv 5-segmentni TGC v območju od –30 dB do 0 dB. Na voljo so privzete in uporabniško prilagojene nastavitve.
B+B
Dvojni B-način omogoča pregled in primerjavo slik ter videoposnetkov. Namenjen je celovitemu opazovanju očesnih bolezni v vseh dimenzijah.
Povečava in zakasnitev (ZOOM AND DELAY)
Povečanje diagnostične slike z različnimi stopnjami povečave. Nastavljivih je 6 stopenj povečave. Premikanje diagnostične slike od zadnjega proti sprednjemu segmentu očesa.
Zmogljiva naknadna obdelava
Merjenje razdalje in površine. Sočasen prikaz več skupin meritev razdalje in površine. Zamrznitev in shranjevanje diagnostičnih slik ter dinamični cine pregled. 8 različnih barvnih kod.
Merjenje s petimi točkami
Inovativna metoda merjenja aksialne dolžine (AL) v načinu A+B. Združuje biometrične meritve s prikazom očesne slike.
A-SCAN
Integracija merjenja aksialne dolžine (AL) in izračuna IOL. Diagnostična rešitev za operacijo katarakte. Povprečna vrednost meritev in standardni odklon izboljšata natančnost in zanesljivost rezultatov.
Kontaktni in imerzijski način merjenja s štirimi samodejnimi načini merjenja: normalno oko, katarakta, afakično oko in poseben način. Na voljo je tudi ročni način merjenja.
IZRAČUN IOL
6 priljubljenih formul za IOL: SRK-T, SRK-II, BINKHOST-II, HOLLADAY, HOFFER-Q, HAIGIS. Dvojni prikaz formul za primerjavo rezultatov.
POVEZAVA S PC
Sistem za upravljanje pacientov omogoča obsežno shranjevanje kliničnih primerov ter pomaga pri ustvarjanju prilagojenih kliničnih poročil in tiskanju.
B-scan
| Ultrazvočna frekvenca | 10 MHz |
| Način skeniranja | Mehansko sektorsko skeniranje |
| Ojačanje (Gain) | 0~98 dB |
| TGC | −30 dB do 0 dB (dinamično), ročna nastavitev (5 območij) |
| Načini prikaza | B, B+B, B+A, A |
| Območje skeniranja | Globina: 34–60 mm Kot skeniranja: 53° |
| Dinamični pregled (Cine) | 5,6 s / 56 slik, enojno ali večkratno |
| Sivinska lestvica | 256 nivojev |
| Predobdelava slike | Povprečenje sličic (frame averaging) |
| Naknadna obdelava slike | 4 skupine krivulj (linearna, logaritemska, eksponentna, S-krivulja) |
| Barvni prikaz | 8 barvnih načinov |
| Elektronsko merilo (kaliper) | Elektronski kazalec za večkratne meritve razdalje |
| Natančnost meritev razdalje | ≥ 0,25 mm |
| Merjenje površine | Natančnost ≤ ±0,0625 mm² |
| Zakasnjeni nadzor globine | 0–15 mm |
| Vgrajen koledar in ura | DA |
A-Scan
| Sonda | 10 MHz s fiksacijsko rdečo svetlobo |
| Ločljivost | 0,01 mm |
| Natančnost biometrije | ≤ ±0,06 mm |
| Merilno območje (AL) | 15–39 mm |
| Skupno ojačanje | 98 dB |
| Uporabniška nastavitev ojačanja | 0–55 dB |
| Merilni parametri | Globina sprednje očesne komore(ACD), debelina leče(LT), dolžina steklovine(VL), aksialna dolžina(AL) |
| Način merjenja | 5 načinov: normalno, afakično, specialno, gosta katarakta, ročno |
| Metoda merjenja | Imerzijska / kontaktna |
| Izračun IOL | SRK-T, SRK-II, BINK-II, HOLLADAY, HOFFER-Q, HAIGIS |
| Primerjava izračunov IOL | Možna primerjava dveh izračunov z istočasnim prikazom |
| Statistična obdelava | Povprečje 8 skupin z izračunom standardnega odklona (SD) |
| Shranjevanje rezultatov | 50 skupin rezultatov trajno shranjenih |
| Shranjevanje IOL konstant | Skupine IOL konstant se lahko shranijo |
Ostalo
| Napajanje | AC 100-240V, 50/60Hz |
| Teža | 6kg brez LCD zaslona |
| Dimenzije | 460 x 420 x 80 mm |
Opcije
- Očesna posodica
- SONY UP 897 Video toplotni printer
- Workstation PC paket
- Voziček
Standardna konfiguracija
- ODM-2200 ultrazvočni A/B skener
- 10 MHz B-scan sonda
- 10 MHz A-scan sonda
- Nožno stikalo
- Testni objekt
