TERA Dry Eye Imager
Na zalogi 100 KOS
Šifra produkta
TERA Dry Eye Imager
Naprava TERA Dry Eye Imager je večnamenska platforma, zasnovana za odkrivanje, ocenjevanje in upravljanje sindroma suhega očesa. Z uporabo robotske avtomatizacije in visokoločljivostnega slikanja sistem standardizira zajem slik, poenostavi delovni potek ter zagotavlja jasna in uporabna navodila za zdravljenje in nadaljnje spremljanje.
Ključne funkcije
✔ Pametna avtomatizacija: Samodejno poravnavanje, ostrenje in zajem z enim dotikom
za hitrejše in bolj dosledne preglede
✔ Visokoločljivostno slikanje brez odsevov: Napredna optika in motorizirana zaslonka
zagotavljata ostre slike brez artefaktov pri vsakem zajemu
✔ Celovit modul za suho oko: Popolnoma usklajen s standardi TFOS DEWS III, vključuje
neinvazivne teste, kot so NIBUT, TMH, analiza mežikanja, lipidni sloj, meibografija,
slikanje z Lissamin zelenim in fluoresceinom
✔ Standardizirane lestvice ocenjevanja: Vgrajene lestvice Efron, Jenvis, Guillon in Pult
omogočajo objektivno in ponovljivo ocenjevanje.
✔ Topografija in presejanje roženice: Podrobno kartiranje sprednje površine roženice z
zaznavanjem keratokonusa in analizo Zernikovih aberacij.
✔ Prilagodljivo poročanje in pregled: Ustvarjanje strukturiranih poročil neposredno na
napravi ali na katerem koli povezanem računalniku z uporabo programske opreme
TERA Review.
TERA Dry Eye Imager je kompletan topograf rožnice temeljen na Placidovom prstenu, dizajniran za sveobuhvatnu procjenu svojstava rožnice i parametara zjenice. Također pruža napredne alate za procjenu, klasifikaciju i praćenje sindroma suhog oka, uz detaljna mjerenja topografije prednje rožnice, simulirane aberacije i pupilografiju za podršku prilagođavanju kontaktnih leća i diferencijalnoj dijagnozi.
S naprednom automatizacijom, snimanjem visoke rezolucije, intuitivnim sučeljem i softverom za vanjski pregled podataka, TERA sustav poboljšava kliničku učinkovitost u širokom rasponu zdravstvenih ustanova, a istovremeno pruža klinički uvid i operativnu vrijednost.
TERA sustav pomaže stručnjacima za njegu vida da identificiraju temeljne uzroke sindroma suhog oka i bolesti očne površine. U skladu s preporukama TFOS-a, DEWS III omogućuje neinvazivne preglede kao što su visina suznog meniskusa (TMH), neinvazivno vrijeme pucanja suznog filma (NIBUT), analiza treptaja, procjena lipidnog sloja i meibografija – podržavajući personalizirane planove liječenja i ciljane terapijske odluke.
Odabir TERA sustava znači postizanje kliničke izvrsnosti i operativne učinkovitosti – pametna odluka za pacijente, liječnike i cijeli sustav skrbi.
SVESTRANO SLIKANJE ZA SVAKO RADNO OKRUŽENJE
BRŽI PREGLEDI
Automatsko poravnanje, fokusiranje i snimanje jednim dodirom smanjuje vrijeme pregleda i smanjuje utjecaj korisnika na rezultat.
STANDARDIZIRANO BODOVANJE
Ugrađene, međunarodno priznate ljestvice (Efron², Jenvis⁵, Guillon⁴, Pult³) omogućuju dosljednu dokumentaciju rezultata.
FLEKSIBILNI PREGLED I ANALIZA BILO GDJE
Pristupite podacima, izvršite procjene i izradite izvješća izravno na uređaju ili putem bilo kojeg povezanog računala pomoću softvera TERA Review.
OŠTRE, DETALJNE SLIKE
Kamera u boji visoke rezolucije s motoriziranim otvorom blende optimizira dubinu polja sa svakim snimkom.
PRAVE SLIKE BEZ REFLEKSIJE
Jasne, visokokvalitetne slike bez ometajućih svjetlosnih artefakata koje čuvaju sve klinički važne detalje.
POVJERENJE UZ JAMSTVO USKLAĐENOSTI
Paket za suho oko kombinira sve ključne testove i izvješća u skladu s najnovijim preporukama DEWS III¹.
ZA SVAKU ORDINACIJU I ZA SVAKOG PACIJENTA
OFTALMOLOZI
Za sveobuhvatan probir, procjenu i liječenje sindroma suhog oka i bolesti očne površine - uz potporu visokorezolucijskog snimanja, standardizirane procjene i strukturiranog praćenja tijekom vremena.
KLINIKE I SPECIJALIZIRANE PRAKSE ZA SUHO OKO
Pružaju sveobuhvatnu, pouzdanu i pacijentu prilagođenu dijagnostiku i procjenu uzroka suhog oka, čime podržavaju personaliziranu terapiju, objektivno praćenje napretka i veće uključivanje pacijenata.
NAPREDNI POSTUPCI OKA
Podržava širok raspon kliničkih procjena s procjenom površine oka prije postupka i pomnim praćenjem nakon postupka.
OPTOMETRISTI I SPECIJALISTI ZA KONTAKTNE LEĆE
Za prilagodbu kontaktnih leća i procjenu površine oka – kombinira topografiju rožnice, analizu suznog filma, snimanje Meibomijeve žlijezde i pupilometriju, omogućujući optimalan odabir leća i udobno nošenje.
IZNIMNE SLIKE. PAMETNA AUTOMATIZACIJA. ZA POUZDANU PROCJENU POVRŠINE OKA.

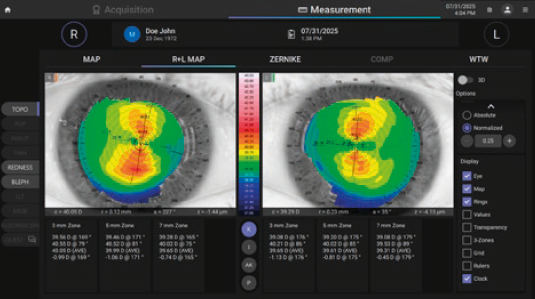

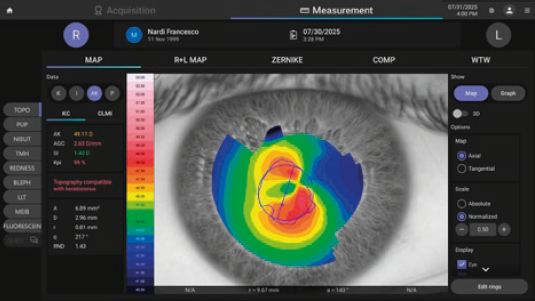

TOPOGRAFIJA ROŽNICE
TERA sustav snima detaljne karte prednje površine rožnice pomoću Placido tehnologije, koja pruža podatke o zakrivljenosti, visini, snazi i od bijele do bijele boje kako bi se podržalo prilagođavanje kontaktnih leća i diferencijalna dijagnoza. Jednostavnom usporedbom i diferencijalnim kartama možemo lako pratiti promjene rožnice tijekom vremena, bilo da pratimo napredovanje keratokonusa ili procjenjujemo učinke refrakcijskih intervencija.
PROBIR ZA KERATOKONUS
TERA sustav uključuje namjenske značajke detekcije keratokonusa, koristeći indeks vjerojatnosti keratokonusa i indeks lokacije i magnitude konusa (CLMI⁶). Ovi alati pomažu u prepoznavanju ranih znakova keratokonusa i podržavaju donošenje odluka u planiranju refraktivne kirurgije, diferencijalnoj dijagnozi, prilagođivanju kontaktnih leća i kontinuiranom praćenju.

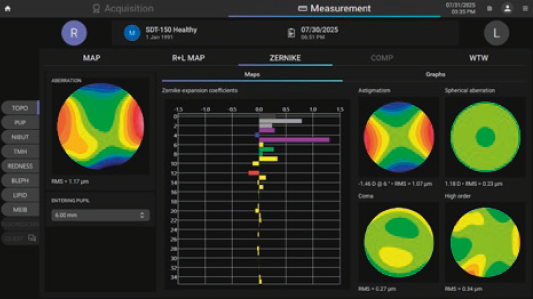

ANALIZA RUŽNICE ZJENICA
Zernikeova analiza pruža detaljan uvid u optičke aberacije prednje površine rožnice putem vizualnih simulacija koje olakšavaju edukaciju pacijenata.
U kombinaciji s pupilografskim podacima, analiza pomaže u odabiru kontaktnih leća i postoperativnoj procjeni u slučajevima smanjene kvalitete vida.

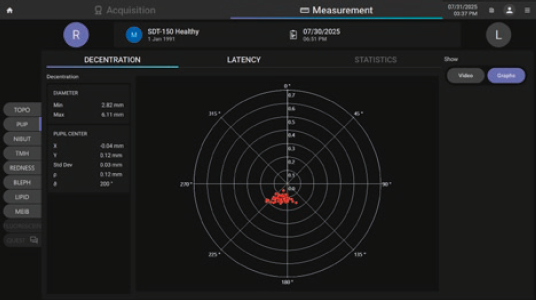

ZJENIČNOST
Podržava statička i dinamička mjerenja u različitim uvjetima osvjetljenja, od fotopičnih do skotopičnih.
Snimanje veličine i središta zjenice pomaže u procjeni prikladnosti za različite vrste kontaktnih leća, uključujući Ortho-K.
Dinamički podaci dodatno otkrivaju odgovor zjenice i promjene položaja pod različitim razinama osvjetljenja.

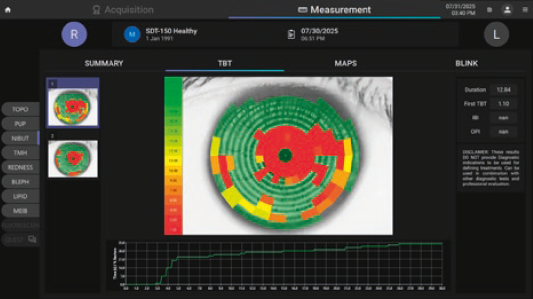

NEINVAZIVNA ANALIZA VRIJEME PREKIDANJA SUZNOG FILMA (NIBUT) I ANALIZA TREPTANJA
TERA sustav mjeri neinvazivno vrijeme pucanja suznog filma (NIBUT) praćenjem deformacije Placidovih prstenova nakon treptaja, omogućujući procjenu stabilnosti suznog filma bez bojila, u skladu s preporukama DEWS III¹.
Analiza treptaja bilježi učestalost i prosječno vrijeme između treptaja (IBI) te omogućuje izračun indeksa zaštite oka (OPI), pružajući dodatni uvid u dinamiku suznog filma.

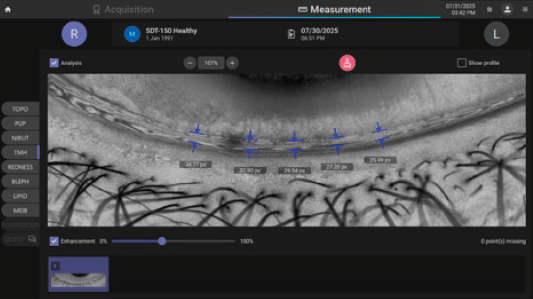

VISINA SUZE MENISKUSA
Neinvazivno snimanje donjeg suznog meniskusa pod kontroliranim uvjetima osvjetljenja omogućuje brzu procjenu volumena suza i profila meniskusa, što pomaže u identificiranju uzroka sindroma suhog oka.

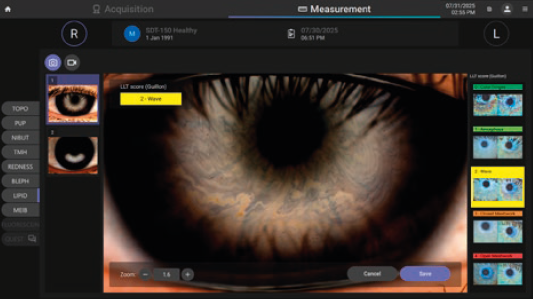

PROCJENA LIPIDNOG SLOJA
Visokokvalitetno snimanje pod difuznim osvjetljenjem, korištenjem inovativne patentirane metode, omogućuje neinvazivnu kvalitativnu procjenu protoka lipidnog sloja na površini rožnice. To podržava identifikaciju abnormalnosti lipidnog sloja kao jednog od uzroka suhoće oka.
Klasifikacija se temelji na usporedbi s međunarodno priznatom ljestvicom dr. Guillona⁴.

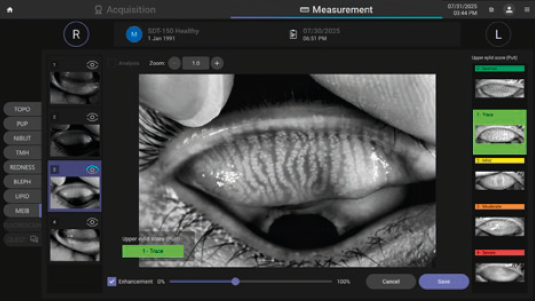

Snimanje i analiza Meibomijskih žlijezda
Poboljšana vizualizacija strukture Meibomijeve žlijezde omogućena je većom radnom udaljenošću, širim vidnim poljem i povećanom dubinom polja, što omogućuje bolji pristup pacijentovim kapcima.
Stupanj gubitka Meibomijeve žlijezde ocjenjuje se pomoću validirane, međunarodno priznate Meiboskale koju je izradio dr. Heik Pult³.

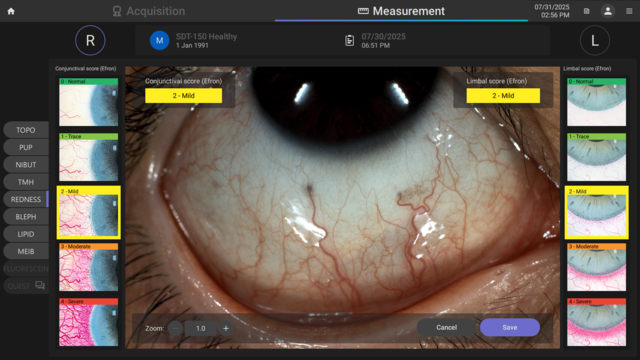

PROCJENA CRVENIH OČIJU
Slikanje u boji visoke rezolucije i motorizirana šarenica omogućuju visokokvalitetnu i dosljednu procjenu crvenila konjunktive korištenjem međunarodno validiranih skala (Efron² i Jenvis⁵). To podržava jasnu vizualnu dokumentaciju, usporedbu rezultata tijekom vremena i proučavanje upale kao potencijalnog uzroka suhoće oka.

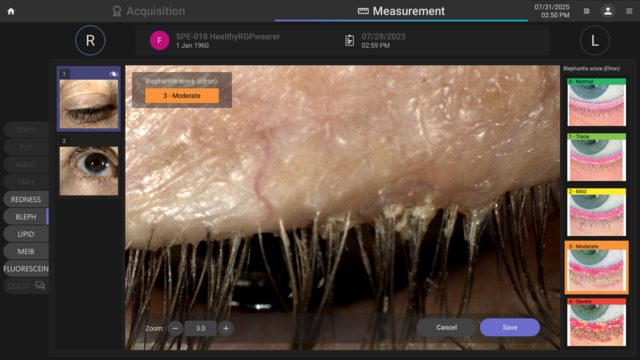

PROCJENA BLEFARITISA
Snimanje rubova kapaka u boji s velikim uvećanjem omogućuje jasnu vizualizaciju deskvamacije, upale i strukturnih promjena. Slike se mogu bodovati pomoću Efronove ljestvice², što omogućuje dosljednu procjenu i dokumentiranje stupnja upale te istraživanje abnormalnosti rubova kapaka kao mogućeg uzroka sindroma suhog oka.

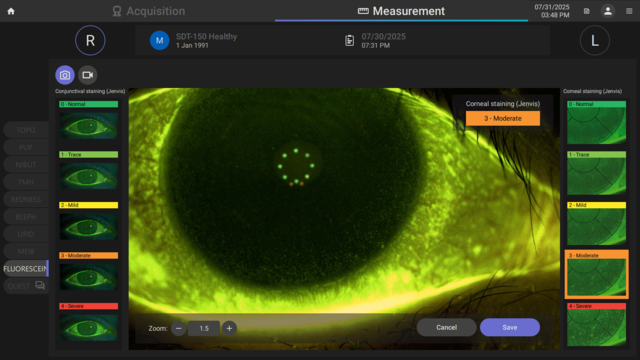

FLUORESCENTNO SNIMANJE I VIDEO
Fluoresceinsko snimanje omogućuje ispitivanje integriteta očne površine i stabilnosti suznog filma. Obrasci bojenja mogu se procijeniti i usporediti pomoću međunarodne Jenvisove ljestvice. Iste metode snimanja i video snimanja mogu se koristiti i za procjenu i dokumentiranje pristajanja tvrdih kontaktnih leća.
Upitnici i izvješća o suhom oku
TERA uključuje integrirane upitnike OSDI-6 (u skladu s preporukama DEWS III¹) i DEQ-5 za bilježenje simptoma koje su prijavili pacijenti. U kombinaciji sa strukturiranim izvješćima o suhom oku i praćenjem, ovi alati omogućuju dosljednu procjenu, potiču pridržavanje terapije i pomažu stručnjacima u praćenju promjena tijekom vremena.
FLEKSIBILNI PROGRAM IZVJEŠĆIVANJA I PREGLEDA
TERA nudi širok raspon strukturiranih izvješća za podršku kliničkim tijekovima rada, edukaciji pacijenata i praćenju.
Rezultati se mogu pregledati izravno na uređaju ili s bilo kojeg povezanog računala pomoću softvera TERA Review. To omogućuje stručnjacima praktičan pristup podacima snimanja, procjenama suznog filma i svim procijenjenim snimkama sa svoje radne stanice.

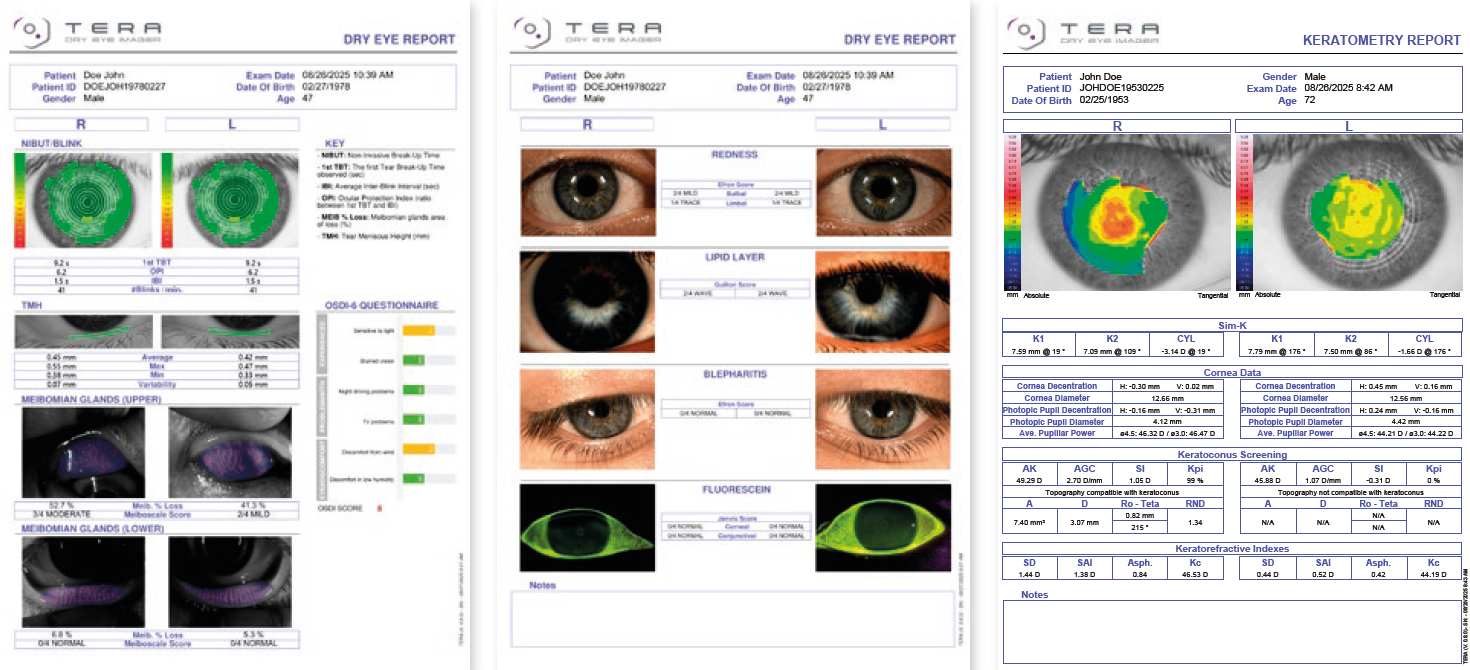

SAŽETAK PREGLEDA SUHOG OKA
Sveobuhvatna analiza površine oka, uključujući:
NIBUT ,
TMH ,
lipidnim slojem,
crvenilo ,
fluoresceinom ,
blefaritis ,
snimanje meibomijskih žlijezda ,
sa svim relevantnim referencama na ljestvici ocjenjivanja.
IZVJEŠĆE O KERATOMETRIJI
Uključuje aksijalne, tangencijalne i elevacijske karte, kao i podatke keratometrije, simetrije i Zernikeove analize za podršku kirurškom planiranju ili prilagođivanju kontaktnih leća.
Literatura:
1. Wolffsohn, JS, Benítez-Del-Castillo, J., Loya-Garcia, D., Inomata, T., Iyar, G., Liang, L., Pult, H., Sabater, AL, Starr, CE, Vehof, J., Wang, MT, Chen, W., Craig, JP, Dogru, M., Quinones, VLP, Stapleton, F., Sullivan, DA,
Jones, L., & TFOS collaboration group (2025). TFOS DEWS III Dijagnostička metodologija. American journal of oftalmology, S0002-9394(25)00275-2. Napredna online publikacija. https://doi.org/10.1016/j.ajo.2025.05.033
2. Efron, N., 1998. Ljestvice ocjenjivanja komplikacija s kontaktnim lećama. Oftalmička i fiziološka optika, 18(2), str. 182-186.
3. Pult, H. i Riede-Pult, BH, 2012. Beskontaktna meibografija: Neka bude jednostavna, ali učinkovita. Contact Lens and Anterior Eye, 35(2), str. 77-80.
4. Guillon, M., 1998. Upotreba Tearscope Plus uređaja u rutinskoj praksi prilagodbe kontaktnih leća. Contact Lens and Anterior Eye, 21(Dodatak 1), str. S31-S40.
5. Jenvis, DR i dr., 2007. Razvoj i validacija Jenvisovog upitnika za suho oko. Optičar, 233(6091), str. 16-21.
6. Maeda, N., Klyce, SD, Smolek, MK i Thompson, HW (1995). Automatizirani probir keratokonusa s analizom topografije rožnice. Istraživačka oftalmologija i vizualna znanost, 35(6), 2749-2757.
GENERALNE INFORMACIJE
| Kornealna topografija in keratometrija | Keratoskopski stožec | 22 + 2 obroča, enakomerno razporejenih na sferi 43 D |
| Analizirane točke | Več kot 100.000 | |
| Izmerjene točke | Več kot 6.000 | |
| Pokritost roženice | Do 9,5 mm na sferi s polmerom 8 mm (42,2 D, n = 1,3375) | |
| Sistem ostrenja | Ročni in/ali polavtomatski voden fokus | |
| Pupilometrija | Integrirano | |
| Fluorescenca | Integrirano | |
| IBI indeks (čas med mežiki) | Integrirano | |
| Neinvazivni čas razpada solznega filma (TBT) | Integrirano | |
| Meibomove žleze | Integrirano | |
| Solzni meniskus | Integrirano | |
| Rdečina (Redness) | Integrirano | |
| Ocenjevanje lipidnega sloja | Integrirano | |
| Ocenjevanje blefaritisa | Integrirano | |
INFORMACIJE O MERITVAH
| MERITEV | OBMOČJE MERITEV | LOČLJIVOST | PONOVLJIVOST IN VIVO | |
| Keratometrija | Radij zakrivljenosti | 5.00 – 12.00 mm | 0.01 mm | ±0.02 mm |
| Radij zakrivljenosti v dioptrih (D) (n=1.3375) | 28.00 - 67.50 D | 0.01 D | ±0.12 D | |
| Premer zenice | 2,00 – 10,00 mm | 0,01 mm | N/A | |
| Limbus (belo-belo razdalja) | 8,00 – 15,00 mm | 0,01 mm | ±0,05 mm | |
| IBI indeks (čas med mežiki) | 1,0 – 20,0 s | 0,1 s | N/A | |
| Čas razpada solznega filma (TBT) | 0,5 – 30,0 s | 0,1 s | N/A | |
| Območje izgube meibomovih žlez | 1 – 100 % | 1 % | N/A | |
| Višina solznega meniskusa | 0,10 – 1,00 mm | 0,01 mm | N/A | |
OKOLJSKI POGOJI
| V UPORABI | SKLADIŠČENJE | TRANSPORT | ||
| Temperatura | 10°C - 40°C | –20 °C - 70 °C | –20 °C - 70 °C | |
| Relativna vlažnost | 8 – 75 % (brez kondenzacije) | 8 – 75 % (brez kondenzacije) | 8 – 75 % (brez kondenzacije) | |
| Atmosferski tlak | 800 – 1060 hPa | 700 – 1060 hPa | 700 – 1060 hPa | |
SPECIFIKACIJE NOTRANJEGA RAČUNALNIKA
| Operacijski sistem | Windows 10 IoT |
| Procesor | Intel Atom X6413E |
| RAM | 8 GB |
| Trdi disk | Vsaj 500GB |
| Zunanje povezave | 1x USB 3.0, 1x USB 2.0, 1x 1GB Eth |
ELEKTRIČNI PODATKI
| Napajanje | 100–120 / 200–240 V AC ; 50/60 Hz |
| Poraba energije | 100 VA |
| Varovalka — tip | 5 × 20 mm, keramična, počasna (time-lag) |
| Varovalka — nazivna vrednost | T 3,15 A H 250 V |
MEHANSKE SPECIFIKACIJE
| Širina | 332 mm |
| Višina | 555 mm |
| Dolžina | 552 mm |
| Teža | 19.0 kg |
