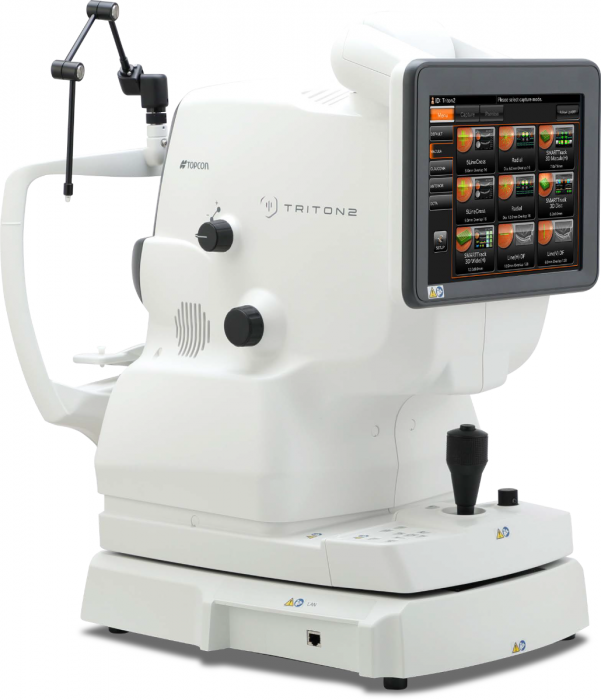

DRI OCT TRITON 2

Ključne funkcije

✔    Swept-Source OCT z visoko gostoto skeniranja in globoko penetracijo

✔    Slit-scan tehnologija za zajem slike skozi majhne zenice (φ2,0 mm ali več*¹)

✔    Širokokotna OCT in OCTA – do 21 mm*²

✔    Smart Denoise*² zagotavlja višje razmerje med signalom in šumom pri 3D OCT in
       OCTA*²

✔    Prilagodljivo pozicioniranje za lažje zajemanje slik

✔    Poenostavljen potek dela z brezhibno integracijo za hitro analizo in nadaljnje
       spremljanje

✔    Povezava z IMAGEnet7

*1 Potrjeno s testnim očesom
*2 Opcija

Novi DRI OCT Triton2 podjetja Topcon Healthcare združuje napredno Swept Source OCT tehnologijo s pravo-barvno fundus kamero.

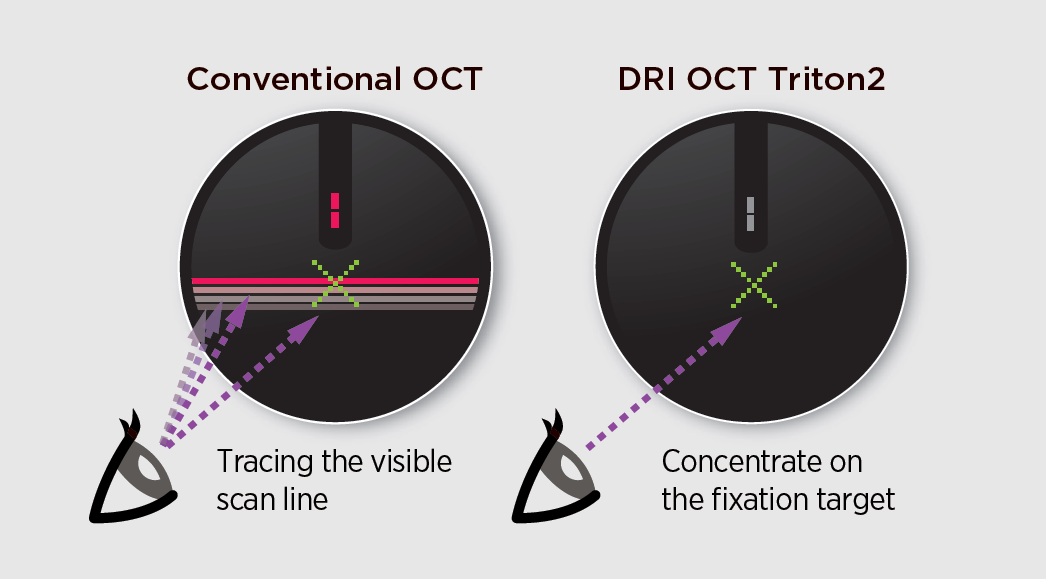

NEVIDNE SKENIRNE ČRTE Nevidna svetloba z valovno dolžino 1.050 nm pomaga pacientom, da se med skeniranjem lažje osredotočijo na fiksacijsko tarčo, kar zmanjšuje nehotene premike oči. S tem podpira učinkovitejši potek pregleda in zmanjšuje potrebo po ponovnem skeniranju.



TEHNOLOGIJA SWEPT SOURCE OCT

Hitrost skeniranja 100.000 A-skenov/sek omogoča zajem gostega niza jasnih B-skenov, saj v danem času pridobi več A-skenov.
To pomaga zmanjšati artefakte, ki nastanejo zaradi nehotenih premikov oči, kot so sakade in mežikanje.

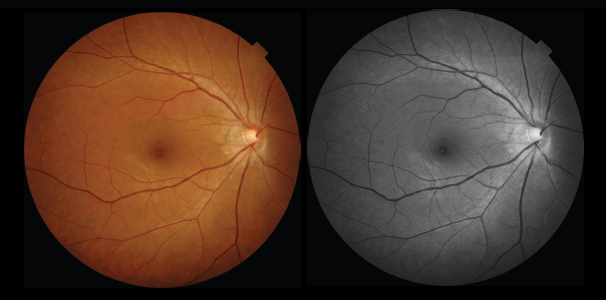

NOVA SLIT-SCAN FOTOGRAFIJA

Inovativna slit-scan osvetlitev in rolling-shutter mehanizem v napravi Triton2 omogočata izjemno kakovostne barvne posnetke očesnega ozadja z manj bleščanja in senc.*3
Slit-scan mehanizem pomaga premagati enega od pogostih vzrokov za slabše ocenjene slike, saj omogoča učinkovito slikanje tudi skozi majhne zenice.

Ta inovativna tehnologija pomaga napravi Triton2 zajeti ostre, visokokakovostne slike očesnega ozadja ne glede na miozo ali osvetlitev, kar ni mogoče s konvencionalnimi fundus kamerami.



KOMBINIRANO SKENIRANJE Triton2 omogoča kombinacijo 3D volumetričnega skena z referenčno bazo podatkov in visokoločljivega linearnega skena v enem samem zajemu.



JASEN PREGLED DEBELIN MREŽNICE IN ŽILNICE

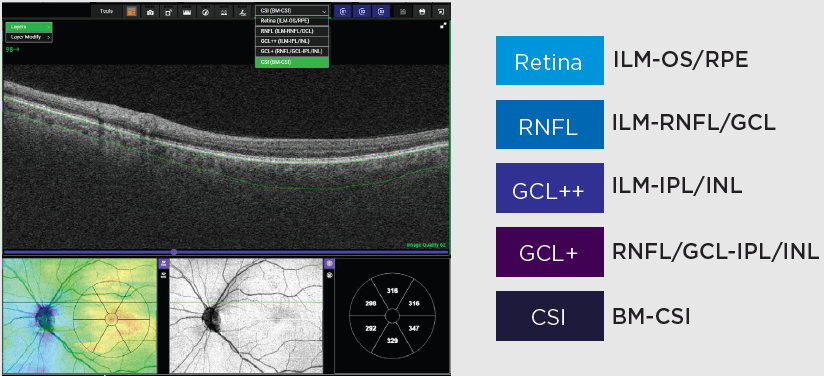

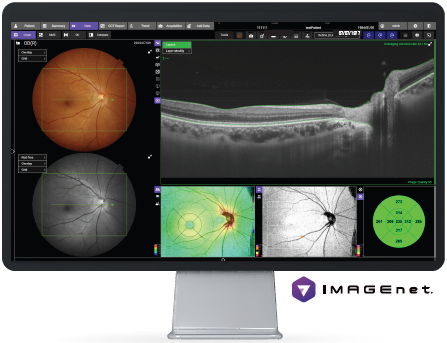

IMAGEnet7 omogoča do 5 zemljevidov debeline mrežnice, kar omogoča kvantifikacijo mrežnične plasti in podplasti.
Triton2 zagotavlja jasno vizualizacijo žilnice in ustvarja zemljevide debeline žilnice, kar podpira klinično razumevanje strukturnih sprememb žilnice.



IZBIRNA FUNKCIJA TOPCON SS OCT ANGIOGRAPHY

Izbirna funkcija Topcon SS OCT Angio™ združuje OCT angiografijo s Swept Source tehnologijo in dolgo valovno dolžino 1050 nm.
Z algoritmom OCTARA™, lastniškim postopkom za obdelavo slik, omogoča podrobno vizualizacijo žilnih struktur in spremljanje ključnih patologij mrežnice.

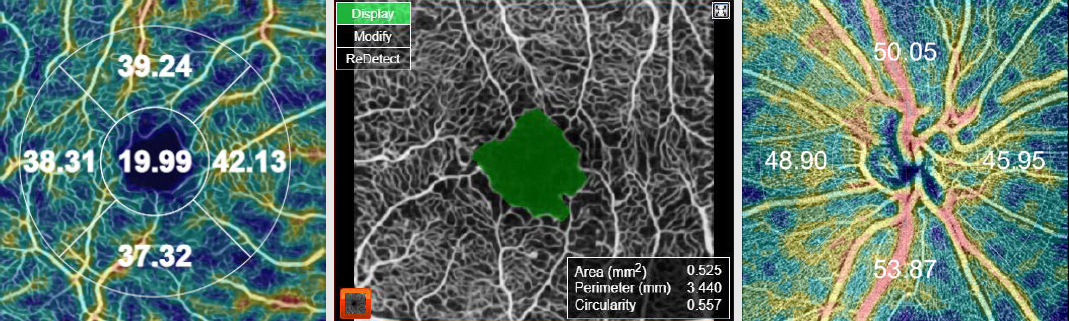

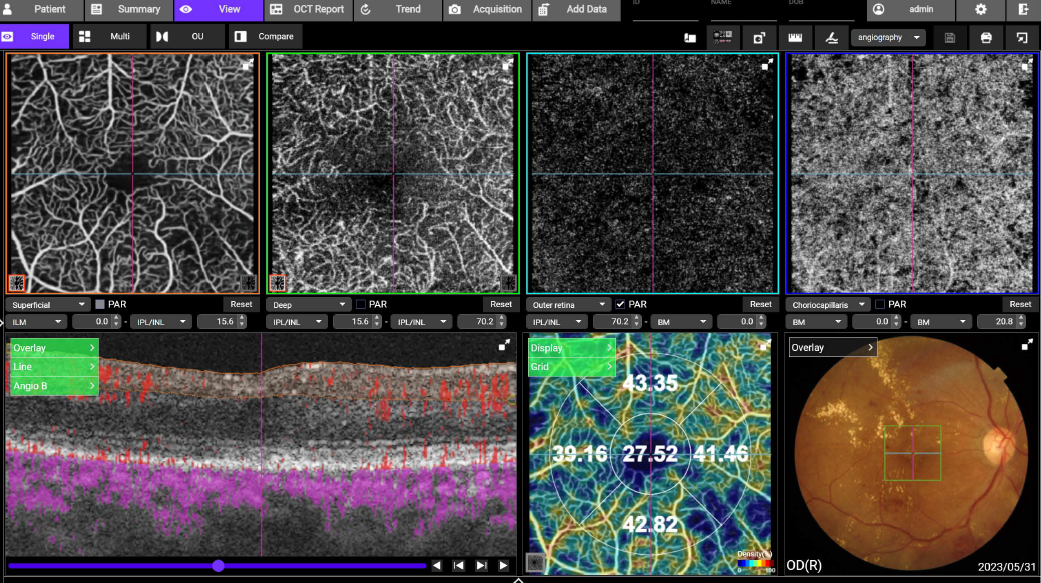

METRIKE OCTA SS OCT Angio™ prikazuje gostoto OCTA, ki predstavlja razmerje med območji z visokim in nizkim signalom. Podatki so prikazani v barvni karti, skupaj z možnostjo prikaza numeričnih vrednosti za hitrejše razumevanje.

''EN FACE'' OCT SLIKANJE ''En Face'' slikanje omogoča samostojno analizo posameznih plasti, kot so vitreoretinalni vmesnik (ILM meja), retinalni pigmentni epitelij, ter horioidalne plasti.

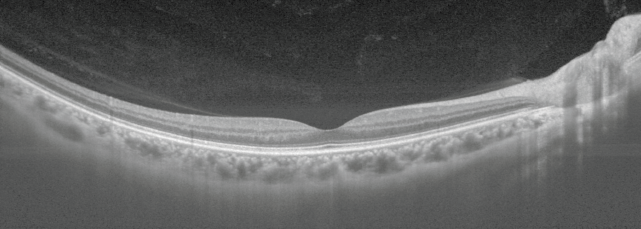

ŠIROKOKOTNO SLIKANJE

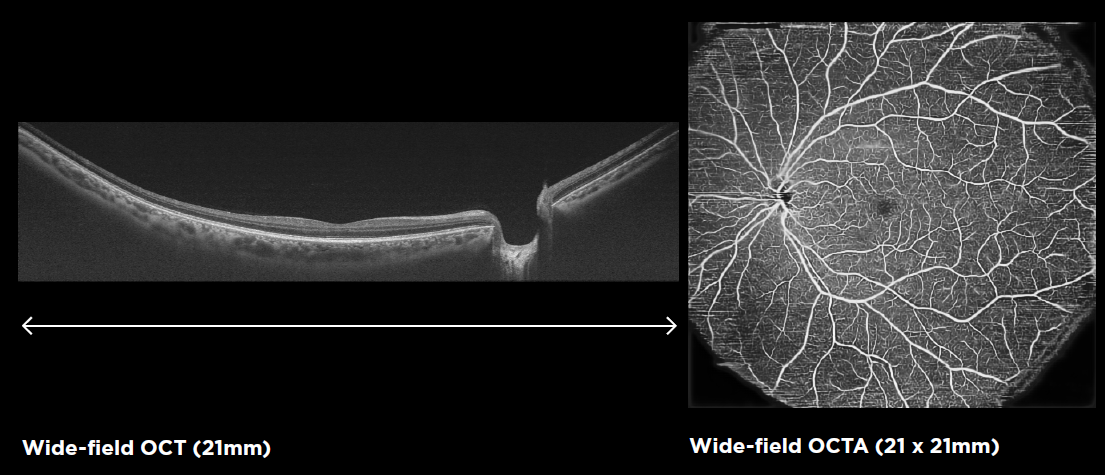

Opcijski širokokotni nastavek omogoča zajem skenov do 21 mm dolžine.
Omogoča več kliničnega vpogleda z wide-field OCT in OCTA slikanjem, kar je zelo uporabno pri številnih očesnih boleznih.

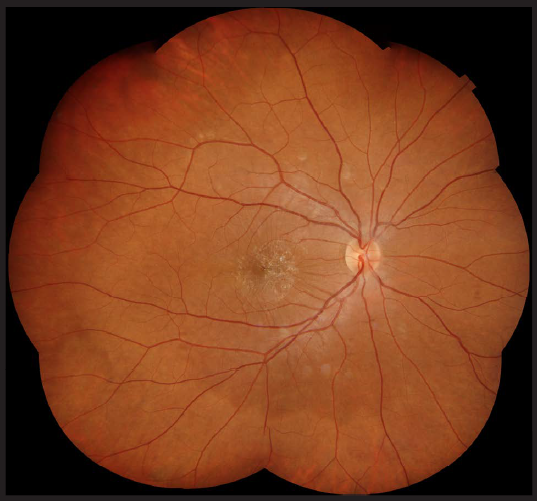

MOZAIČNA SLIKA





DIAGNOSTIČNE ZMOŽNOSTI

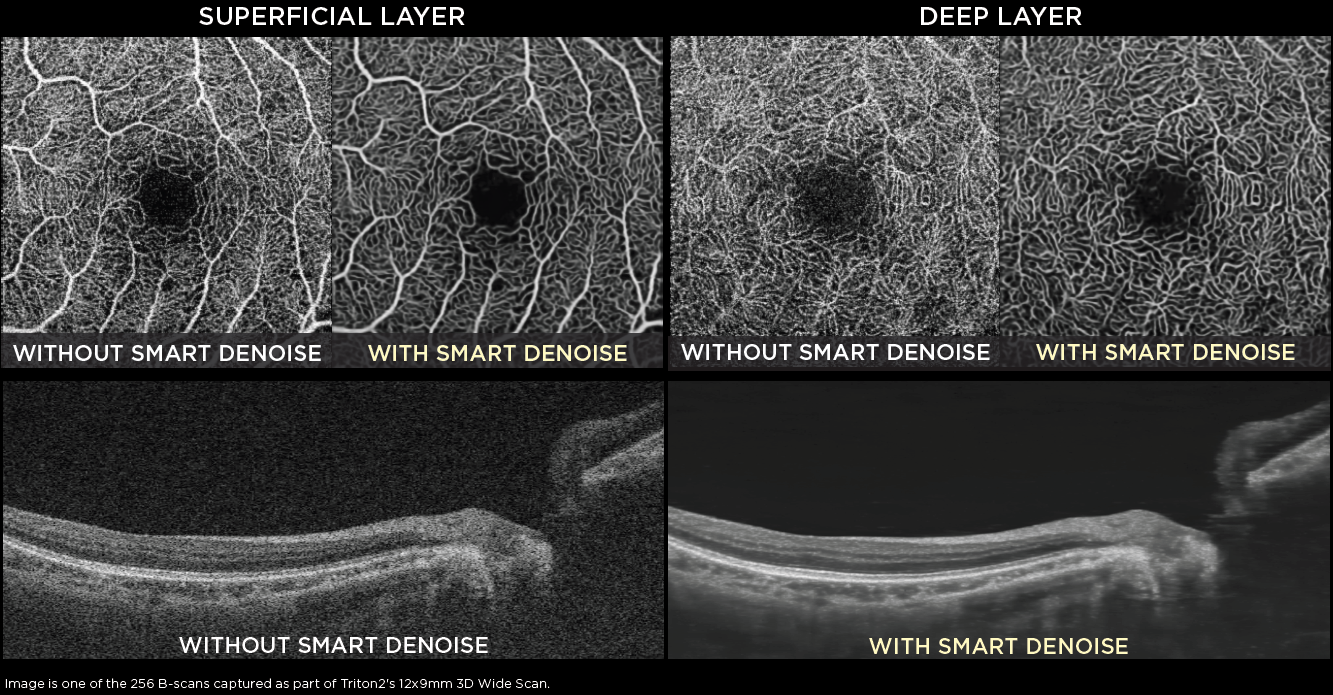

SMART DENOISE*4

Smart Denoise je algoritem za obdelavo slik, ki zmanjšuje artefakte in povečuje kontrast.
Z uporabo Topconovega edinstvenega AI algoritma se iz vsakega B-skena znotraj gostih podatkovnih kock ustvarijo visokokakovostne OCT in OCTA slike z zmanjšanim šumom.

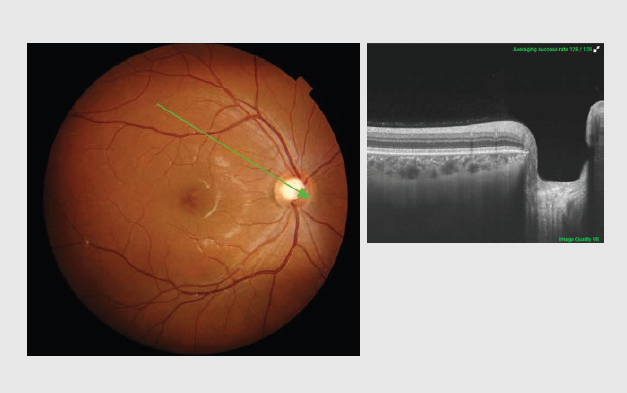

INTUITIVNA POSTAVITEV SKENA S FUNDOSNO VODENIM ZAJEMOM (FGA) Z lahkoto določite lokacijo OCT skena tako, da izberete želeno področje neposredno na fundus sliki. S FGA lahko operater zajame ali uvozi fundus sliko, označi želeno lokacijo in avtomatsko pridobi en sam B-sken ali zaporedje B-skenov.

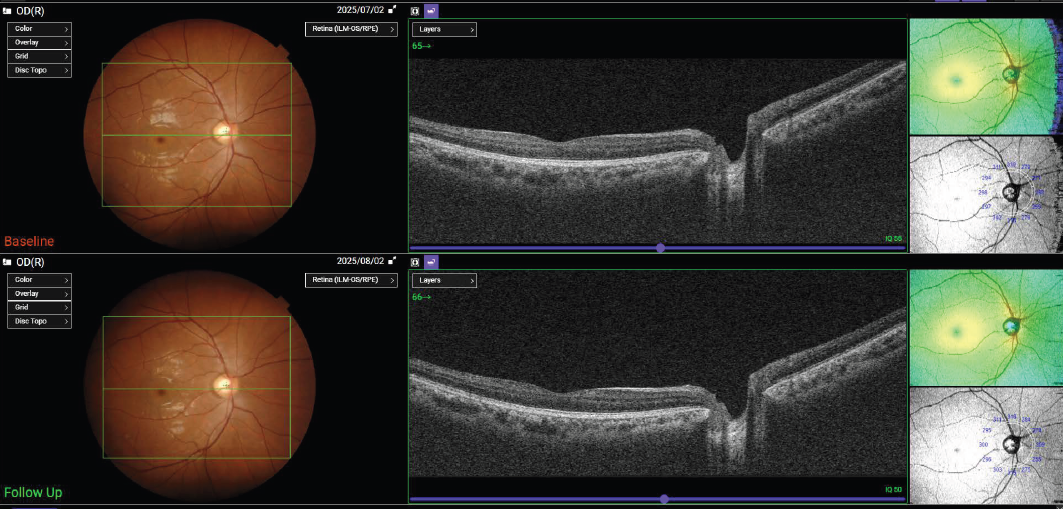

FUNKCIJA PONOVNEGA ZAJEMA(Follow-Up Function)

Funkcija ponovnega zajema omogoča enostavno ponovno pridobivanje in ponovno analizo iste lokacije, kar omogoča nemoteno primerjavo preteklih in trenutnih podatkov. Operaterji preprosto izberejo prejšnje podatke skeniranja, Triton2 pa samodejno zajame ustrezno območje.





GLAVKOM



3D ŠIROKOPOLJSKO (3D WIDE) SKENIRANJE ZA CELOVITO OCENO ZADNJEGA OČESNEGA POLA 3D široko skeniranje velikosti 12 × 9 mm zajame tako vidni živec kot makulo v enem samem zajemu ter omogoča temeljito oceno zadnjega očesnega pola. Referenčna baza podatkov Triton2 pokriva celotno območje skeniranja in omogoča podrobne primerjave debeline znotraj vidnega polja, kar je idealno za zaznavanje vzorcev, kot je tanjšanje RNFL, ki je pogosto prisotno pri glavkomu*5.

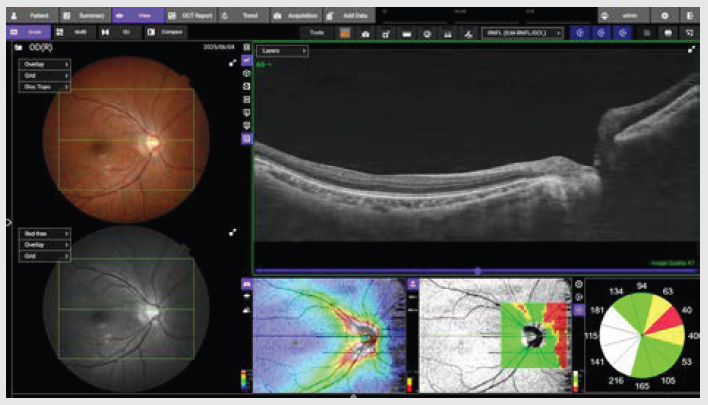

SPREMLJANJE TRENDOV KLJUČNIH PARAMETROV IMAGEnet7 ponuja intuitivne časovne prikaze in pregledne grafe za širok nabor kliničnih podatkov (RNFL, GCL in drugo). Pogled trendov omogoča hiter in jasen pregled sprememb skozi čas ter podpira pravočasno in informirano klinično odločanje.

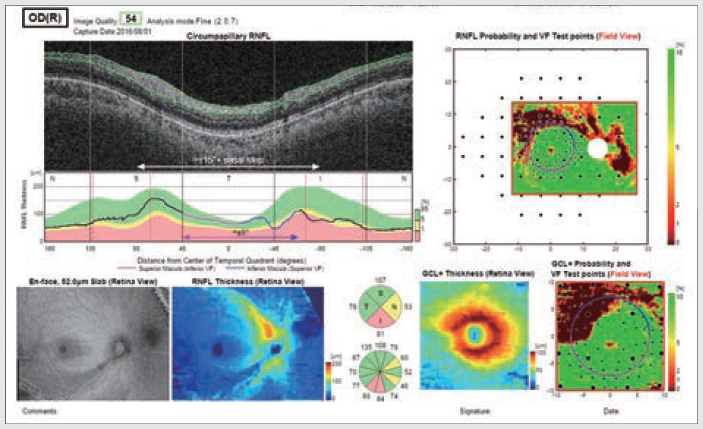

HOODOVO POROČILO ZA GLAVKOM Hoodovo poročilo poenostavlja proces odločanja s povezovanjem strukture (GCL/RNFL) in funkcije (prekrivanje lokacij testov vidnega polja)*6. En sam širokopoljski OCT-zajem s Hoodovim poročilom lahko zagotovi prepričljive informacije za diagnozo zgodnjega glavkoma*7.

*5 Primerjava diagnostične zmožnosti glavkoma med širokopoljskimi zemljevidi RNFL s swept-source OCT in spectral-domain OCT
Won June Lee, Ki Ho Park et al., Eye, letnik 32, 2018
Diagnostična natančnost širokopoljskega zemljevida s swept-source optično koherentno tomografijo pri primarnem odprtokotnem glavkomu pri kratkovidnih očeh
Yong Woo Kim, Jinho Lee, Jin-Soo Kim, Ki Ho Park, AJO, 2020
*6 Donald C. Hood, PhD, Translational Vision Science & Technology, št. 6, letnik 3, 2014: Evalvacija enostranskega poročila za pomoč pri odkrivanju glavkomske okvare.
*7 En sam širokopoljski OCT-protokol lahko zagotovi prepričljive informacije za diagnozo zgodnjega glavkoma
Donald Hood et al., Translational Vision Science & Technology, 2016



ANTERIOR SEGMENT

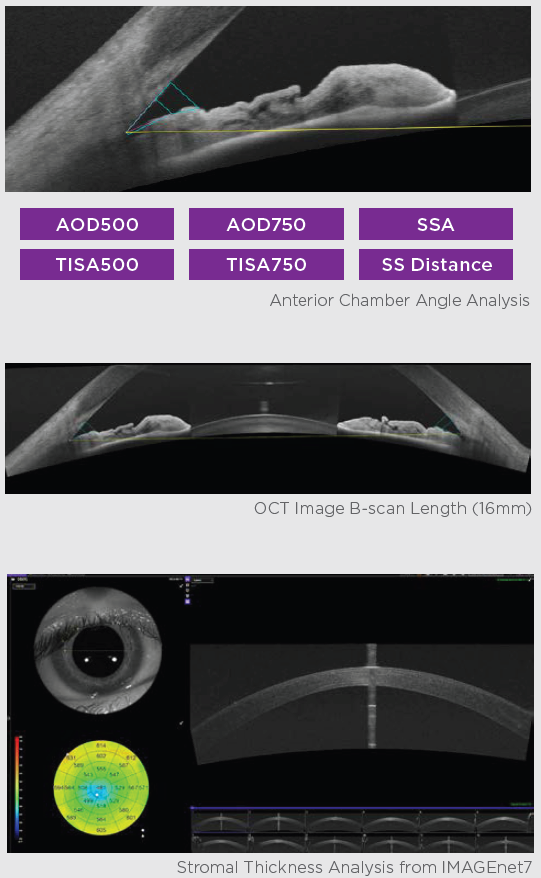

SLIKANJE SPREDNJEGA OČESNEGA SEGMENTA Izbirne možnosti slikanja sprednjega očesnega segmenta omogočajo vizualizacijo roženice, zakotja sprednje očesne komore, šarenice in sprednje beločnice. Nastavek za slikanje sprednjega segmenta je kombiniran s kvantitativno analizo. Z dodatkom izbirnih funkcij za sprednji segment Triton2 predstavlja dragoceno rešitev za celovite (sprednje in zadnje) očesne preglede. CELOVITA OCENA S KVANTITATIVNO ANALIZO DOLŽINA LINIJSKEGA SKENA: 16 mm Z zagotavljanjem 16 mm širokega skena Triton2 zajame obe iridokornealni zakotji v enem samem zajemu, kar omogoča hitro in učinkovito oceno. V kombinaciji z IMAGEnet7 omogoča meritve zakotja. DOLŽINA RADIALNEGA SKENA: 9 mm Iz 9 mm radialnega skena kvantitativna analiza omogoča samodejno merjenje skupne debeline roženice ter debeline epitelija in strome, kar omogoča diagnostiko in spremljanje različnih stanj.



DRUGE FUNKCIJE

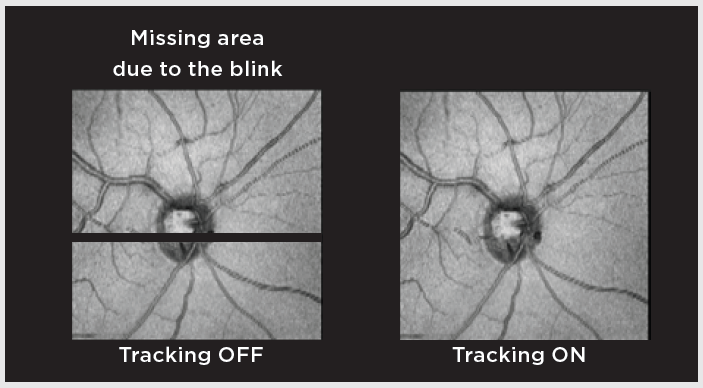

SMARTTrack™ SMARTTrack™ omogoča zajem slike določene lokacije s samodejnim sledenjem očesu.

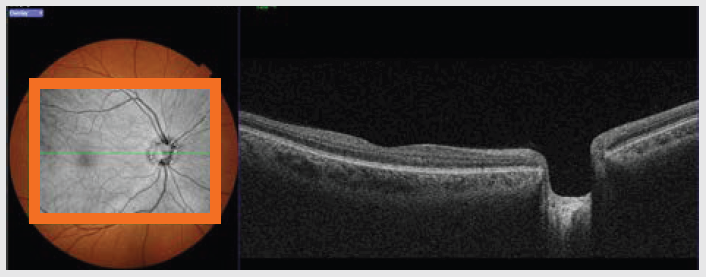

PROJEKCIJSKA SLIKA Projekcijska slika omogoča enostavno potrditev lokacije skeniranja, kadar zajem OCT-slike ni spremljan z barvno fundusno sliko. Najpogosteje se uporablja za preverjanje kakovosti skeniranja.

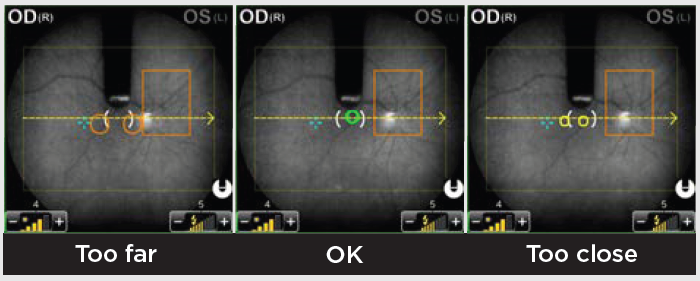

NAVIGACIJA PORAVNAVE (Alignment Navigation) Navigacijski vodiči za poravnavo poenostavijo upravljanje naprave in usmerjajo operaterja k optimalni postavitvi, s čimer zmanjšujejo napake pri zajemu ter podpirajo hitro zajemanje slik.
POGLED FUNDUSA V ŽIVO (Live Fundus View) Hitra hitrost skeniranja omogoča, da Triton2 ustvari živo en face fundusno sliko, ki je idealno orodje za natančno vizualizacijo položaja skena. To operaterju omogoča, da je prepričan o zajemu pravilnega območja tudi pri bolnikih z majhnimi zenicami.



CELOVITA POROČILA

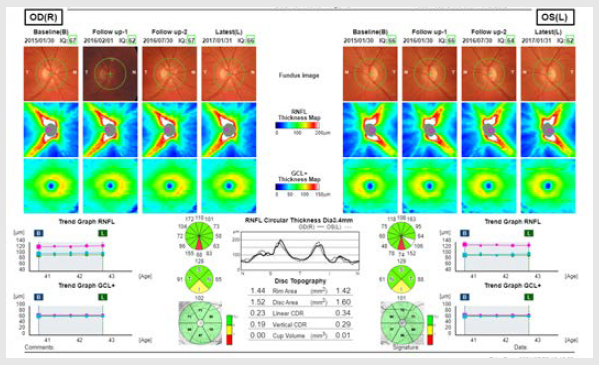

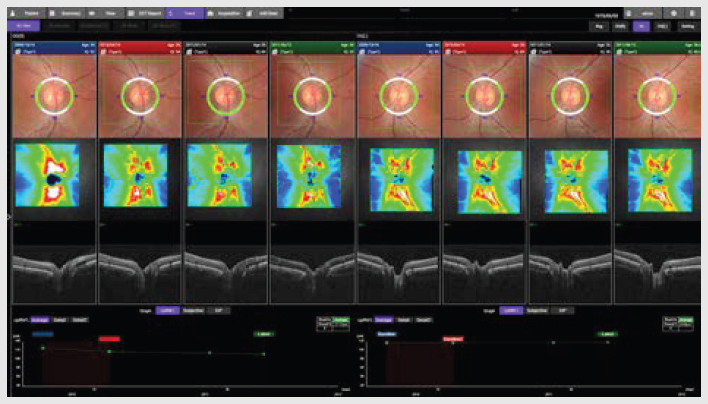

POROČILA O ANALIZI TRENDOV Poročila o trendih prikazujejo spremembe meritev debeline skozi čas. Prikazane plasti (RNFL / GCL+ / GCL++) je mogoče izbrati glede na pregledano območje. Slabe zajeme je mogoče izključiti, ob spremembi načrta zdravljenja pa dodati nove izhodiščne vrednosti.

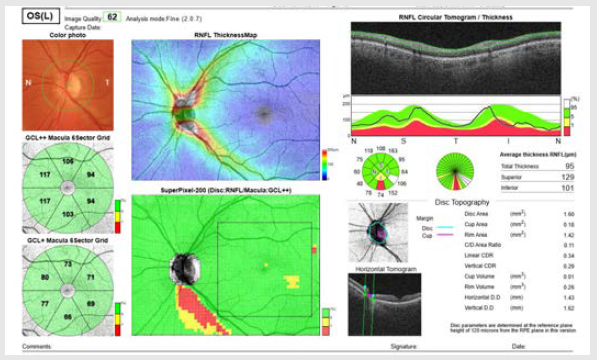

3D-WIDE POROČILO ZA GLAVKOM 3D-WIDE skeniranje velikosti 12 × 9 mm zajame vidni živec in makulo ter se izvede v enem samem zajemu, kar omogoča celovito oceno zadnjega očesnega pola s primerjavo z referenčno bazo podatkov.



POVEZLJIVOST

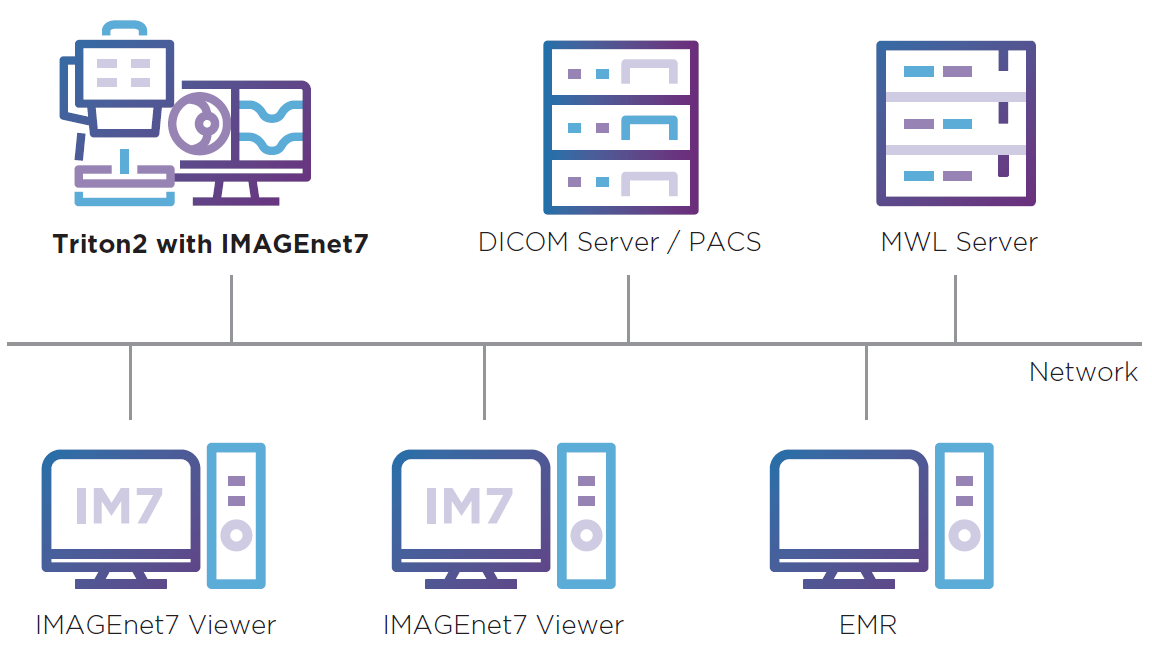

IMAGEnet7 je skladen s standardom DICOM, kar omogoča enostavno integracijo s sistemi PACS in programi elektronskih zdravstvenih kartotek (EMR).



Opazovanje in fotografiranje očesnega ozadja (fundusa)

Vrsta fotografiranja	Barvna / Infrardeča svetloba (IR)
Vidni kot	50° ±5%
Delovna razdalja	35,5 mm ±0,1 mm
Premer zenice za fotografiranje	φ2,0 mm ali več
Ločljivost slike očesnega ozadja (na mrežnici)	Barvna: Center ≥60 linij/mm, Sredina (r/2) ≥40 linij/mm, Obrobje (r) ≥25 linij/mm Infrardeča (IR): Center ≥5 linij/mm * IR fotografiranje se uporablja samo za poravnavo območja slikanja, ne za ustvarjanje slike fundusa.
Merilno območje dioptrijske moči	-33 D do +40 D Brez kompenzacijske leče: -13 D do +12 D S konkavno lečo ¹:            -33 D do -12 D S konveksno lečo ¹:          +11 D do +40 D



Opazovanje in zajem tomografske slike očesnega ozadja

Obseg skeniranja (na fundusu)	Vodoravno: 3–12 mm ±5% Navpično: 3–12 mm ±5%
Vzorec skeniranja	3D skeniranje / Linearno skeniranje (črtno, križno, radialno)
Hitrost skeniranja	100.000 ±5.000 A-skenov na sekundo
Stranska ločljivost	20 μm
Globinska ločljivost	Optična: 8 μm, Digitalna: 2,6 μm ±3%
Premer zenice za fotografiranje	φ2,5 mm ali več



Sistem fiksacijskih tarč

Notranja fiksacijska tarča	Matrični prikaz z organskim LED zaslonom (položaj in način prikaza nastavljiva)
Periferna fiksacijska tarča	Prikazana glede na položaj notranje tarče
Zunanja fiksacijska tarča	Vključena
Merilno območje dioptrijske moči (oko pacienta)	Brez kompenzacijske leče: -13 D do +12 D S konkavno lečo ¹:            -33 D do -12 D S konveksno lečo ¹:           +11 D do +40 D



Opazovanje in fotografiranje sprednjega segmenta očesa ³

Vrsta fotografiranja	Infrardeča svetloba (IR)
Delovna razdalja	17 ±0,3 mm



Opazovanje in zajem tomografske slike sprednjega segmenta ³

Delovna razdalja	Vodoravno: 3–16 mm ±5% Navpično: 3–16 mm ±5%
Obseg skeniranja (na roženici)	3D skeniranje / Linearno skeniranje (črtno, radialno)
Vzorec skeniranja	100.000 ±5.000 A-skenov na sekundo
Hitrost skeniranja	Zunanja fiksacijska tarča
Fiksacijska tarča	10,5 ±0,5 mm



Opazovanje in zajem širokokotne tomografske slike očesnega ozadja ⁴

Delovna razdalja	10,5 ±0,5 mm
Obseg skeniranja (na fundusu)	Vodoravno: 21 mm ±10% (63,4° ±8%) Navpično: 21 mm ±10% (63,4° ±8%)
Vzorec skeniranja	3D skeniranje / Linearno skeniranje (črtno, križno, radialno)
Hitrost skeniranja	100.000 ±5.000 A-skenov na sekundo
Stranska ločljivost	30 μm
Globinska ločljivost	8 μm
Merilno območje dioptrijske moči (oko pacienta)	Brez kompenzacijske leče: -7 D do +40 D S konkavno lečo ¹:            -33 D do -5 D



Električne specifikacije

Električne specifikacije	100–240 V AC
Frekvenca	50–60 Hz
Poraba energije	130 VA



Dimenzije in teža

Dimenzije	321–454 (Š) × 523–664 (G) × 573–657 (V) mm
Teža	24,3 kg ±10%

¹ Samodejno ostrenje in ročno ostrenje z delilnimi črtami nista na voljo pri uporabi konkavne ali konveksne kompenzacijske leče.
² Velja samo za opazovanje in zajem tomografije očesnega ozadja.
³ Opazovanje in fotografiranje sprednjega segmenta očesa sta mogoča samo z dodatnim kompletom za sprednji segment AA-1.
⁴ Opazovanje in fotografiranje širokokotne tomografije fundusa je možno samo z dodatno širokokotno OCT lečo WA-1.
